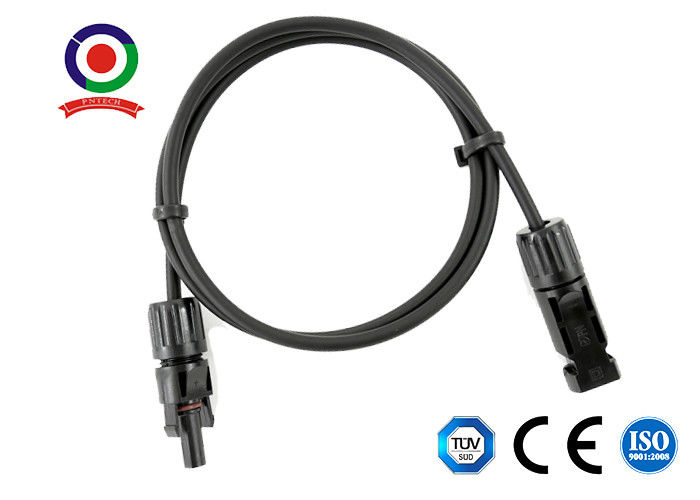

Cáp mở rộng bảng điều khiển năng lượng mặt trời 1000v với đầu nối Mc4 nam sang nữ

Cáp mở rộng năng lượng mặt trời tùy chỉnh 1000V với đầu nối chống nước DC Nam Nữ

Sự miêu tả

Đừng cảm thấy tồi tệ nếu bạn bị bối rối bởi các cáp kéo dài năng lượng mặt trời.Nếu bạn chưa từng làm việc với các mô-đun năng lượng mặt trời trước đây, chúng có thể hơi đáng sợ.Trước hết, chúng đắt tiền.Không ai muốn mua một sợi cáp đắt tiền và sau đó phát hiện ra chiều dài quá ngắn sau khi nó bị cắt.Không thể trả lại dây cáp đã cắt, vì vậy chúng tôi muốn đảm bảo rằng bạn hoàn toàn hiểu cách chọn chiều dài thích hợp và cách sử dụng chúng để kết nối các tấm của bạn với nhau.

LƯU Ý: Có nhiều loại đầu nối PV lồng vào nhau.Bài viết này đề cập đến các đầu nối năng lượng mặt trời, nhưng các nguyên tắc tương tự cũng áp dụng cho các đầu nối khác như MC4, Amphenol H4, Tyco và SMK.

Đầu nối năng lượng mặt trời (đầu nối nam & đầu nối nữ) và cáp mở rộng năng lượng mặt trời (8ft, 15ft, 30ft, 50ft, 100ft) là gì?Nếu bạn đang hỏi câu hỏi này, bạn có thể nhận thấy rằng hầu hết các mô-đun năng lượng mặt trời công suất cao hiện đại được sản xuất với dây dẫn có đầu nối năng lượng mặt trời ở các đầu.Nhiều năm trước, các mô-đun năng lượng mặt trời được chế tạo với một hộp nối ở mặt sau yêu cầu người lắp đặt phải gắn dây thủ công vào các cột đầu cuối âm và dương.Phương pháp này vẫn được sử dụng, nhưng nó đang dần trở thành dĩ vãng.Các mô-đun năng lượng mặt trời hiện đại có xu hướng sử dụng các đầu nối năng lượng mặt trời vì chúng làm cho việc đấu dây hệ thống năng lượng mặt trời của bạn trở nên đơn giản và nhanh hơn nhiều.Các đầu nối có cả loại đực và cái được thiết kế để gắn vào nhau.Chúng đáp ứng các yêu cầu của Bộ luật Điện Quốc gia, chúng được chứng nhận TUV và là phương pháp kết nối ưa thích của các thanh tra điện.Do cơ chế khóa của các đầu nối năng lượng mặt trời, chúng sẽ không bị rút phích cắm và rất phù hợp với môi trường ngoài trời.Các đầu nối có thể được tách rời nhưng nó yêu cầu một công cụ mở khóa đầu nối đặc biệt.

Đầu nối bằng nhựa cứng ở mỗi đầu
Kết nối nữ và nam
Cáp chống ánh sáng mặt trời dây đen
Mở rộng và khóa cáp tích hợp
Cáp kiểm tra TUV
Chống tia cực tím và chống thấm nước

Mô tả cáp:

1. Phạm vi nhiệt độ cho ứng dụng -40 ° C đến 90 ° C, nhiệt độ tối đa tại dây dẫn 120 ° C

2. Vật liệu liên kết chéo chùm tia điện tử không bị nóng chảy hoặc chảy ở nhiệt độ cao

3. Nhiệt độ ngắn mạch cho phép trong khoảng thời gian 5 giây là 200 ° C

4. Khả năng chống tia cực tím, ôzôn và thủy phân cao

5. Linh hoạt, dễ dàng dải

6. Cách nhiệt bức tường kép. Chùm tia điện tử liên kết ngang

7. Khả năng chống tia cực tím, dầu, mỡ, oxy và ozon tuyệt vời

8. Khả năng chống mài mòn tuyệt vời

9. Không chứa halogen, chống cháy, độc tính thấp

10. Tính linh hoạt tuyệt vời và hiệu suất tước

11. Khả năng mài mòn hiện tại cao

Kết nối

Hướng dẫn lắp ráp

Trong quá trình tự lắp ráp, các bộ phận và dụng cụ khác đã nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị bỏ qua thì không thể đảm bảo an toàn và tuân thủ các dữ liệu kỹ thuật.

Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi lắp ráp hoặc tháo rời

Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật

Rút phích cắm khi có tải: Không được rút phích cắm của các kết nối phích cắm PV khi đang tải. Chúng có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC.

Các đầu nối bị ngắt kết nối phải được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.

Các bộ phận được cắm là IP67 kín nước


Lợi thế:

• Lắp ráp hồ sơ đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với trình kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Khả năng chống chuyển đổi thấp
• Thiết kế sáng tạo kín, chống thấm nước, kháng bụi: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho các ứng dụng ngoài trời trong thời gian dài
• Được chấp thuận bởi TUV

Câu hỏi thường gặp:


1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn đang rất gấp để lấy giá, vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Làm Thế Nào lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu là theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. bạn có chấp nhận đơn đặt hàng tùy chỉnh?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

Hình ảnh cáp năng lượng mặt trời mở rộng 10AWG
