Cáp chống tia cực tím 6 mm2 10AWG

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Pntech

Chứng nhận: TUV/CE/ISO9001

Số mô hình: DC-DC

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm

Thời gian giao hàng: 3-10 ngày

Điều khoản thanh toán: L / C, T / T, Western Union

Khả năng cung cấp: 5000pairs mỗi ngày

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Làm nổi bật:

Cáp mở rộng bảng điều khiển năng lượng mặt trời 10AWG

,

cáp mở rộng bảng điều khiển năng lượng mặt trời 6 mm

Tên sản phẩm:
Cáp nối dài
Màu sắc:
Đen hoặc đỏ
Điện áp định mức:
1000VDC
Mức độ bảo vệ:
IP67
Đánh giá hiện tại::
30A
Liên hệ kháng chiến:
≤5mΩ
Tên sản phẩm:
Cáp nối dài
Màu sắc:
Đen hoặc đỏ
Điện áp định mức:
1000VDC
Mức độ bảo vệ:
IP67
Đánh giá hiện tại::
30A
Liên hệ kháng chiến:
≤5mΩ
Mô tả
Cáp chống tia cực tím 6 mm2 10AWG



Cáp mở rộng 6 mm (10 AWG) với đầu nối TUV cho bảng điều khiển năng lượng mặt trời



Mô tả cáp năng lượng mặt trời



Mô tả cáp:



Kiểu Mặt cắt ngang Thiết kế sợi Đường kính dây dẫn Điện trở dẫn Đường kính ngoài Điện áp định mức Đánh giá hiện tại
H1Z2Z2-K 1x2,5mm2 2.5mm2 36x φ0.285mm 2.0mm 8,21 / km 5,4mm 1500VDC 50A
H1Z2Z2-K 1x4mm2 4mm2 56x φ0.285mm 2,6mm 5,09 / km 5,9mm 1500VDC 70A
H1Z2Z2-K 1x6mm2 6 mm2 78x φ0.285mm 3,3mm 3,52 Ω / km 6,7mm 1500VDC 95A
H1Z2Z2-K 1x10mm2 10 mm2 80x 0,4mm 4,4mm 1,95 / km 7,4mm 1500VDC 98A
H1Z2Z2-K 1x16mm2 16mm2 120x 0,4mm 5,2mm 1,24 Ω / km 9,2mm 1500VDC 132A



1. Phạm vi nhiệt độ cho ứng dụng -40 ° C đến 90 ° C, nhiệt độ tối đa ở dây dẫn 120 ° C

2. Vật liệu liên kết ngang chùm tia điện tử không tan chảy hoặc chảy ở nhiệt độ cao

3. Nhiệt độ ngắn mạch cho phép trong khoảng thời gian 5s là 200 ° C

4. Khả năng chống tia cực tím, ozon và thủy phân cao

5. Linh hoạt, dễ bóc

6. Cách nhiệt tường kép.Electron liên kết chéo

7. Khả năng chống tia cực tím, dầu, mỡ, oxy và ozon

8. Khả năng chống mài mòn tuyệt vời

9. Không chứa halogen, chống cháy, độc tính thấp

10. Linh hoạt tuyệt vời và hiệu suất tước

11. Khả năng khắc hiện tại cao



Kết nối



Tỷ lệ điện áp: 1000v
Đánh giá hiện tại: 22A (2.5mm2), 30A (4mm2,6mm2)
Kiểm tra điện áp: 6KV (50Hz)
Bằng cấp bảo vệ: IP67 / IP2X
Vật liệu cách nhiệt: PC / PA / PPO / TPE
Tài liệu liên hệ: Đồng mạ bạc
Nhiệt độ hoạt động: -40 ° C ~ + 90 ° C
Lớp an toàn: 2
Lớp lửa: UL94-V0
Điện trở tiếp xúc của đầu nối phích cắm: ≤5mΩ
Lực chèn: ≤50N
Lực lượng rút tiền: ≥50N
Cáp thích hợp: 2,5mm2 / 4mm2 / 6 mm2 (AWG14 / 12/10)
Hệ thống khóa: Chụp vào
Sản phẩm số. DC-DC
Điện áp định mức TUV 1000V DC
Đánh giá hiện tại 30A
Mặt cắt cáp thích hợp 2,5mm2 ~ 10,0mm2 / 14AWG ~ 8AWG
Kích thước thiết bị đầu cuối Φ4.0mm
Kiểm tra điện áp DC 8KV 1 phút
Mức độ ô nhiễm 2
Lớp bảo vệ Lớp II
Vật liệu đầu cuối Đồng bạc
Liên hệ kháng chiến 5mΩ
Vật liệu cách nhiệt Tỉnh ủy
Đánh giá IP IP67 (IEC 60529)
Lực kéo ra ≥ 50N
Lực lượng chèn ≤ 50N
Nhiệt độ thử -40 CC ~ + 85 CC
Lớp lửa UL94V - 0


Hướng dẫn lắp ráp



Trong quá trình tự lắp ráp, các bộ phận và công cụ khác được nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị coi nhẹ thì không thể đảm bảo an toàn cũng như không tuân thủ dữ liệu kỹ thuật.

Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi được lắp ráp hoặc tháo rời

Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật

Rút phích cắm dưới tải: Không được rút kết nối phích cắm PV khi đang tải. Họ có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC. Cắm và rút phích cắm trong khi dưới điện áp được cho phép

Các đầu nối bị ngắt nên được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.

Các bộ phận được cắm là kín nước IP67


Lợi thế:



• Lắp ráp đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Kháng chuyển tiếp thấp
• Thiết kế chống bụi, chống nước, chống bụi tiên tiến: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho ứng dụng ngoài trời trong thời gian dài
• Được TUV chấp thuận

Câu hỏi thường gặp:


1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Bao lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. Bạn có chấp nhận thứ tự tùy chỉnh không?
Vâng, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

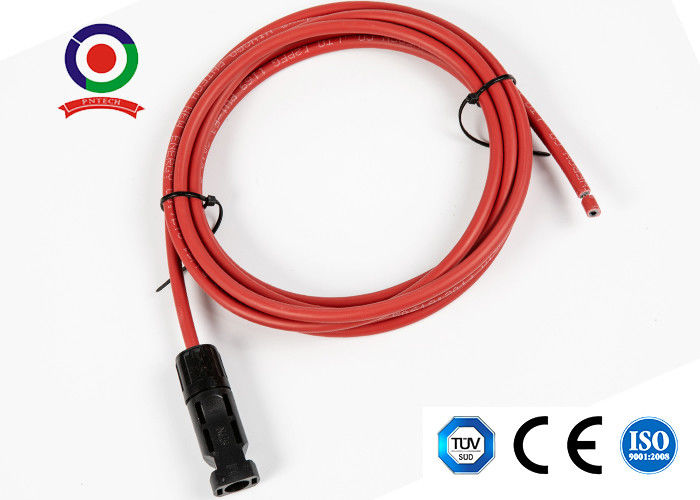

Hình ảnh của cáp mở rộng



Cáp chống tia cực tím 6 mm2 10AWG 0
