Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001/TUV/CE
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 100m / cuộn, 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
cáp pin mặt trời 4mm2 |
Điện xoay chiều: |
600/1000V |
Nhạc trưởng: |
56/0,285 |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
68kg/km |
Đóng gói: |
100m/cuộn |
Tên sản phẩm: |
cáp pin mặt trời 4mm2 |
Điện xoay chiều: |
600/1000V |
Nhạc trưởng: |
56/0,285 |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
68kg/km |
Đóng gói: |
100m/cuộn |
Cáp PV cách điện kép 12AWG được TUV phê duyệt 1000V AC/1500V DC 4mm2 XLPE
Thông số kỹ thuật
Cách điện hai lớp, liên kết ngang bằng chùm electron.
Kháng tia UV, nước, ozone, chất lỏng, muối, thời tiết nói chung.
Không halogen, chống cháy, ít độc hại.
Tính linh hoạt và hiệu suất tuốt vỏ.
Được TUV phê duyệt.
Khả năng mang dòng điện cao.
Kháng mài mòn.
| Loại | Mặt cắt ngang | Thiết kế sợi | Đường kính ruột dẫn | Điện trở ruột dẫn | Đường kính ngoài | Điện áp định mức | Dòng điện định mức |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời. Kháng ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, ngành công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. |
| Chống cháy, chống cắt và chống xuyên thủng. | |
| Cấp bảo vệ cáp cấp Ⅱ. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa mỏng polyethylene biến tính không độc hại hengjing làm nguyên liệu thô chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn hoàn thiện ở 20 ℃ không lớn hơn 5.09 Ω/km |
| 2. Điện trở cách điện: điện trở cách điện hoàn thiện của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện hoàn thiện của cáp ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp hoàn thiện không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Ruột dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2.5 mm2 dây PV | |
| Cách điện: dày > 0.5mm với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của ruột dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến tôi trực tiếp nếu cần)

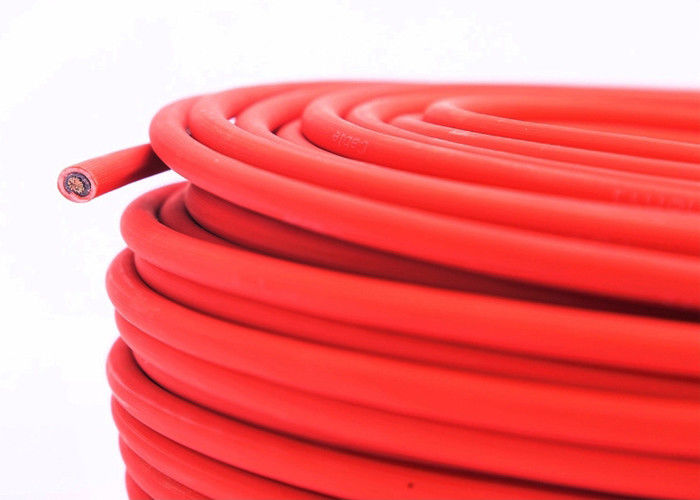

Hình ảnh cáp PV năng lượng mặt trời 4mm
