Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001/TUV/CE
Số mô hình: PV1-F 1x6sqmm
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 200m
Giá bán: negotiable
chi tiết đóng gói: 200m mỗi cuộn, 400m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp năng lượng mặt trời |
Vật liệu: |
XLPE |
Ứng dụng: |
Nhà máy điện |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
95kg/km |
Đóng gói: |
200m mỗi cuộn |
Tên sản phẩm: |
Cáp năng lượng mặt trời |
Vật liệu: |
XLPE |
Ứng dụng: |
Nhà máy điện |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
95kg/km |
Đóng gói: |
200m mỗi cuộn |
Cáp PV năng lượng mặt trời H1Z2Z2-K 1500V DC 6sqmm cho Nhà máy điện mặt trời
Thông số kỹ thuật
Nhà thiết kế hệ thống cáp chọn kích thước cáp có tính đến tất cả các mức giảm định mức của điều kiện lắp đặt sao cho có
đủ đệm cho bất kỳ tình huống không lường trước nào và khả năng quá tải trong tương lai. Do đó, đối với XLPE (90 C)LT thông thường
cáp, nhà thiết kế Hệ thống cáp có xu hướng tải cáp tối đa lên đến 75 C đến Có lẽ 80 C Nhiệt độ hoạt động tối đa, giữ
sự cân bằng như một lớp đệm. Việc lắp đặt năng lượng mặt trời thường diễn ra ở các Vùng môi trường xung quanh cao.
Loại | Mặt cắt ngang | Thiết kế sợi | Đường kính ruột dẫn | Điện trở ruột dẫn | Đường kính ngoài | Điện áp định mức | Dòng điện định mức |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời. Khả năng chống ánh nắng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
Tên | Cáp PV |
Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. |
Chống cháy, chống cắt và chống xuyên thủng. | |
Cấp bảo vệ cáp cấp Ⅱ. | |
Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa mỏng polyethylene đã được sửa đổi không độc hại làm nguyên liệu thô chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
Điện | 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn cáp thành phẩm ở 20 ℃ không lớn hơn 5.09 Ω/km |
2. Điện trở cách điện: điện trở cách điện của cáp thành phẩm ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp thành phẩm không được nhỏ hơn 109 Ω. | |
Cấu trúc cáp | Ruột dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 và 10, 6,4,2.5 mm2 dây PV | |
Cách điện: dày > 0.5mm với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
Nhiệt độ cao nhất của ruột dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 4mm2,10mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến trực tiếp với tôi nếu cần)
Câu hỏi thường gặp:
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất cần giá, vui lòng gọi cho chúng tôi để cung cấp đầy đủ thông số kỹ thuật về cáp. giá sẽ được tính toán sớm.
2. Về thời gian giao hàng thì sao?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), L/C
4. Bạn có chấp nhận đơn đặt hàng tùy chỉnh không?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Có. OEM & ODM có sẵn.

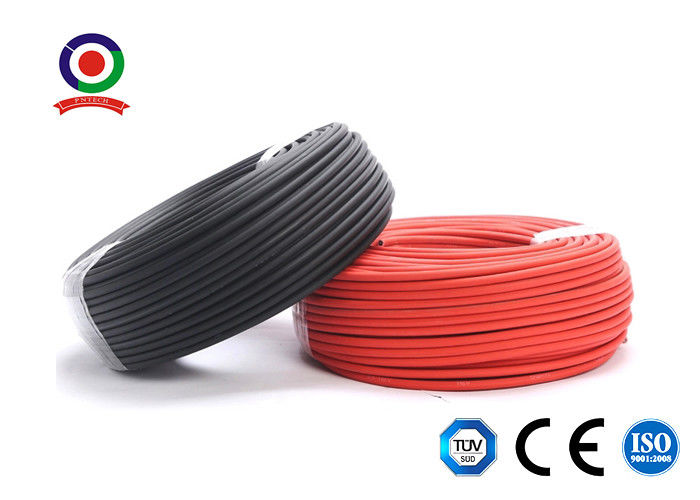

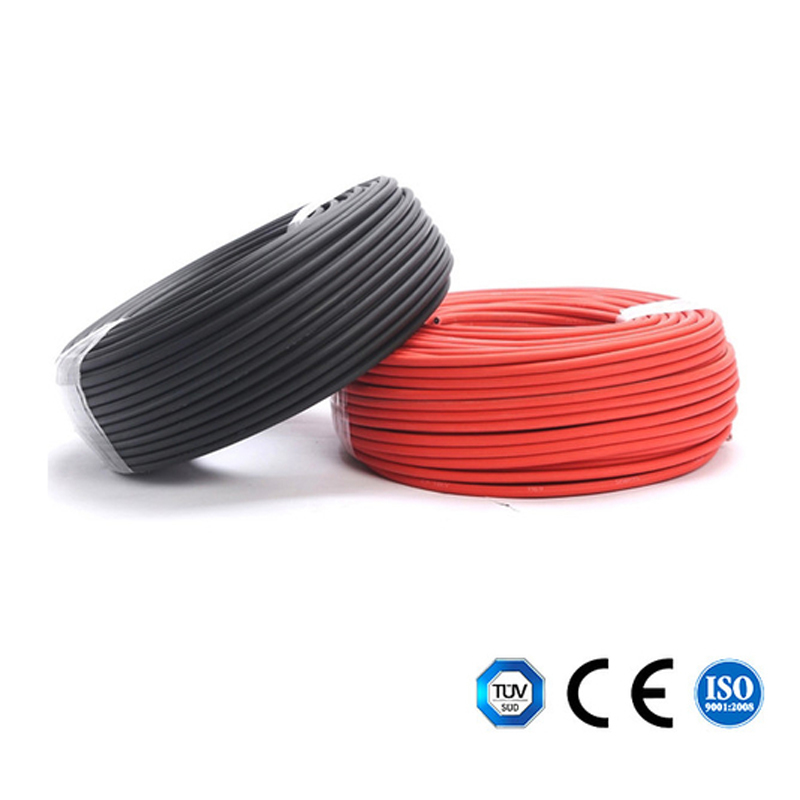

Hình ảnh cáp pv năng lượng mặt trời DC 6mm2
