Dây kéo dài 1000VDC chống năng lượng mặt trời

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Pntech

Chứng nhận: TUV/CE/ISO9001

Số mô hình: DC-00

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: Negotiation

chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm

Thời gian giao hàng: 3-10 ngày

Điều khoản thanh toán: L / C, T / T

Khả năng cung cấp: 5000pairs mỗi ngày

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Điểm nổi bật:

Dây kéo dài năng lượng mặt trời 1000VDC

,

Dây nối dài dùng năng lượng mặt trời 30A

Tên sản phẩm:
Cáp mặt trời
lớp lửa:
UL94-VO
Điện áp định mức:
1000VDC
Đánh giá hiện tại::
30A
Liên hệ kháng chiến:
≤5mΩ
Màu sắc:
Đen
Tên sản phẩm:
Cáp mặt trời
lớp lửa:
UL94-VO
Điện áp định mức:
1000VDC
Đánh giá hiện tại::
30A
Liên hệ kháng chiến:
≤5mΩ
Màu sắc:
Đen
Mô tả
Dây kéo dài 1000VDC chống năng lượng mặt trời



Cáp năng lượng mặt trời DC 1000V PV1-F 1x4mm2, Cáp mặt trời chống tia cực tím Đen đỏ



Mô tả cáp năng lượng mặt trời



Các chi tiết của cáp điện năng lượng mặt trời khả năng mang dòng cao



1. Đánh giá: Điện áp: 600 / 1000V Nhiệt độ: -40 ° C-- 90 ° C

2. Chất liệu:

(1) Dây dẫn: Đồng ủ ủ

(2) Cách nhiệt: 120 ° C XLPE, màu đen

(3) Áo khoác: XLPE 120 ° C, màu đen hoặc đỏ

3. Ứng dụng: Được thiết kế đặc biệt để kết nối các thành phần hệ thống quang điện bên trong và bên ngoài tòa nhà và thiết bị có yêu cầu cơ học cao và điều kiện thời tiết khắc nghiệt Để lắp đặt cố định.

4. Đặc điểm chung: Cáp làm bằng vật liệu cách điện và lớp phủ liên kết ngang chùm tia điện tử;khả năng chống nóng, lạnh, dầu, mài mòn, ozon, tia cực tím và thời tiết cao;với phản ứng cải thiện trong trường hợp hỏa hoạn.



Kiểu Vượt qua Sợi Nhạc trưởng Nhạc trưởng Bên ngoài Xếp hạng Xếp hạng Cân nặng
phần thiết kế đường kính Sức cản đường kính Vôn hiện hành
mm² Số x ø (mm) mm Ω / km mm VAC / DC Một Kg / km
PV-1 * 1,5 mm² 1,5 30x ø 0,25 1.6 13,5 4,8 1000/1800 30 35
PV-1 * 2,5 mm² 2,5 50x ø 0,25 2.0 8,21 5,3 1000/1800 41 50
PV-1 * 4.0 mm² 4.0 56x 0,3 0,3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 mm² 6.0 84x 0,3 0,3 3,3 3,39 7.1 1000/1800 70 95


Kết nối



1. Đầu nối thông qua cảm ứng của sậy với loại inne-núm.
2. Tự động khóa cho phép kết nối dễ dàng và đáng tin cậy hơn.

3. Con số phổ biến phù hợp với hầu hết các cài đặt hiện trường.

4. Nhanh chóng kết nối.

5. Chống nước và chống bụi.

6. Cuộc sống lâu dài.



Tỷ lệ điện áp: 1000v
Đánh giá hiện tại: 22A (2.5mm2), 30A (4mm2,6mm2)
Kiểm tra điện áp: 6KV (50Hz)
Bằng cấp bảo vệ: IP67 / IP2X
Vật liệu cách nhiệt: PC / PA / PPO / TPE
Tài liệu liên hệ: Đồng mạ bạc
Nhiệt độ hoạt động: -40 ° C ~ + 90 ° C
Lớp an toàn: 2
Lớp lửa: UL94-V0
Điện trở tiếp xúc của đầu nối phích cắm: ≤5mΩ
Lực chèn: ≤50N
Lực lượng rút tiền: ≥50N
Cáp thích hợp: 2,5mm2 / 4mm2 / 6 mm2 (AWG14 / 12/10)
Hệ thống khóa: Chụp vào
Sản phẩm số. DC-DC
Điện áp định mức TUV 1000V DC
Đánh giá hiện tại 30A
Mặt cắt cáp thích hợp 2,5mm2 ~ 10,0mm2 / 14AWG ~ 8AWG
Kích thước thiết bị đầu cuối Φ4.0mm
Kiểm tra điện áp DC 8KV 1 phút
Mức độ ô nhiễm 2
Lớp bảo vệ Lớp II
Vật liệu đầu cuối Đồng bạc
Liên hệ kháng chiến 5mΩ
Vật liệu cách nhiệt máy tính
Đánh giá IP IP67 (IEC 60529)
Lực kéo ra ≥ 50N
Lực lượng chèn ≤ 50N
Nhiệt độ thử -40 CC ~ + 85 CC
Lớp lửa UL94V - 0


Hướng dẫn lắp ráp



Trong quá trình tự lắp ráp, các bộ phận và công cụ khác được nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị coi nhẹ thì không thể đảm bảo an toàn cũng như không tuân thủ dữ liệu kỹ thuật.

Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi được lắp ráp hoặc tháo rời

Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật

Rút phích cắm dưới tải: Không được rút kết nối phích cắm PV khi đang tải. Họ có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC. Cắm và rút phích cắm trong khi dưới điện áp được cho phép

Các đầu nối bị ngắt nên được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.

Các bộ phận được cắm là kín nước IP67


Lợi thế:



• Lắp ráp đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Kháng chuyển tiếp thấp
• Thiết kế chống bụi, chống nước, chống bụi tiên tiến: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho ứng dụng ngoài trời trong thời gian dài
• Được TUV chấp thuận

Câu hỏi thường gặp:


1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Bao lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. Bạn có chấp nhận thứ tự tùy chỉnh không?
Vâng, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

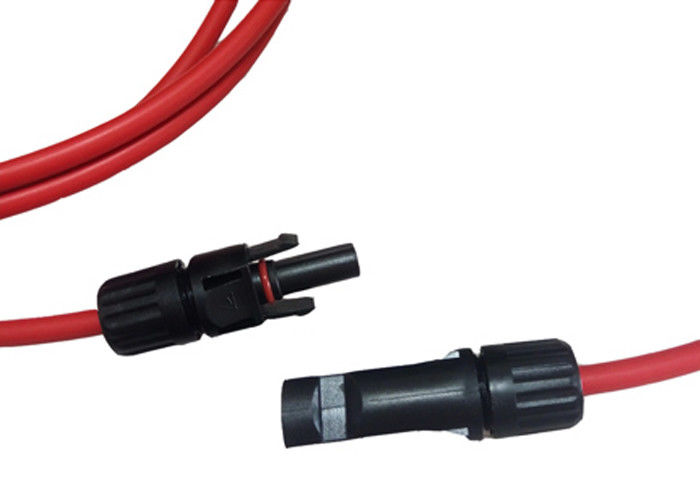

Hình ảnh của cáp mặt trời



Dây kéo dài 1000VDC chống năng lượng mặt trời 0
