Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001/TUV/CE
Số mô hình: PV1-F 1X16mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 100m mỗi cuộn, 200m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp năng lượng mặt trời DC |
Thông số kỹ thuật cáp: |
1x16mm2 |
Ứng dụng: |
Nhà máy điện |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
230kg/km |
Đóng gói: |
100m mỗi cuộn |
Tên sản phẩm: |
Cáp năng lượng mặt trời DC |
Thông số kỹ thuật cáp: |
1x16mm2 |
Ứng dụng: |
Nhà máy điện |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
230kg/km |
Đóng gói: |
100m mỗi cuộn |
Chứng chỉ TUV tiêu chuẩn EN50618 16mm2 PV1-FCáp DC cho hệ thống điện năng lượng mặt trời PV
Thông số kỹ thuật
Điện áp định mức: AC 0.6/1KV; DC 1.8KV
Loại số: PV1-F 1x16mm2
Màu sắc: Đỏ hoặc Đen
Điện áp thử nghiệm: 6500V
Vỏ bọc bên trong: Vỏ XLPE (polyolefin liên kết ngang không halogen)
Vỏ bọc: Vỏ XLPE (polyolefin liên kết ngang không halogen)
Chứng chỉ: RoHs+ CE + TUV
Tiêu chuẩn: TUV 2PFG 1169/08.07
Loại | Tiết diện | Sợi | Dây dẫn | Dây dẫn | Bên ngoài | Định mức | Định mức | Khối lượng |
tiết diện | thiết kế | đường kính | điện trở | đường kính | điện áp | dòng điện | ||
mm² | Số lượng x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1*2.5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
PV-1*10.0 mm² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
PV-1*16 mm² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
PV-1*25 mm² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
PV-1*35 mm² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến việc đi dây, kết nối, đặc biệt thích hợp cho ngoài trời. Kháng ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
Tên | Cáp PV |
Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. |
Chống cháy, chống cắt và chống xuyên thủng. | |
Cấp bảo vệ cáp cấp Ⅱ. | |
Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa mỏng polyethylene biến đổi không độc hại hengjing làm nguyên liệu chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
Điện | 1. Điện trở DC: điện trở DC của lõi dây dẫn hoàn thiện ở 20 ℃ không lớn hơn 5.09 Ω/km |
2. Điện trở cách điện: điện trở cách điện hoàn thiện của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện hoàn thiện của cáp ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp hoàn thiện không được nhỏ hơn 109 Ω. | |
Cấu trúc cáp | Dây dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 và 10, 6,4,2.5 mm2 dây PV | |
Cách điện: > 0.5mm dày với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 4mm2, 6mm2 và 10mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến tôi trực tiếp nếu cần)
Câu hỏi thường gặp:
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất cần báo giá, vui lòng gọi cho chúng tôi để cung cấp đầy đủ thông số kỹ thuật về cáp. giá sẽ được tính toán sớm.
2. Về thời gian giao hàng thì sao?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), L/C
4. Bạn có chấp nhận đơn đặt hàng tùy chỉnh không?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Có. OEM & ODM có sẵn.

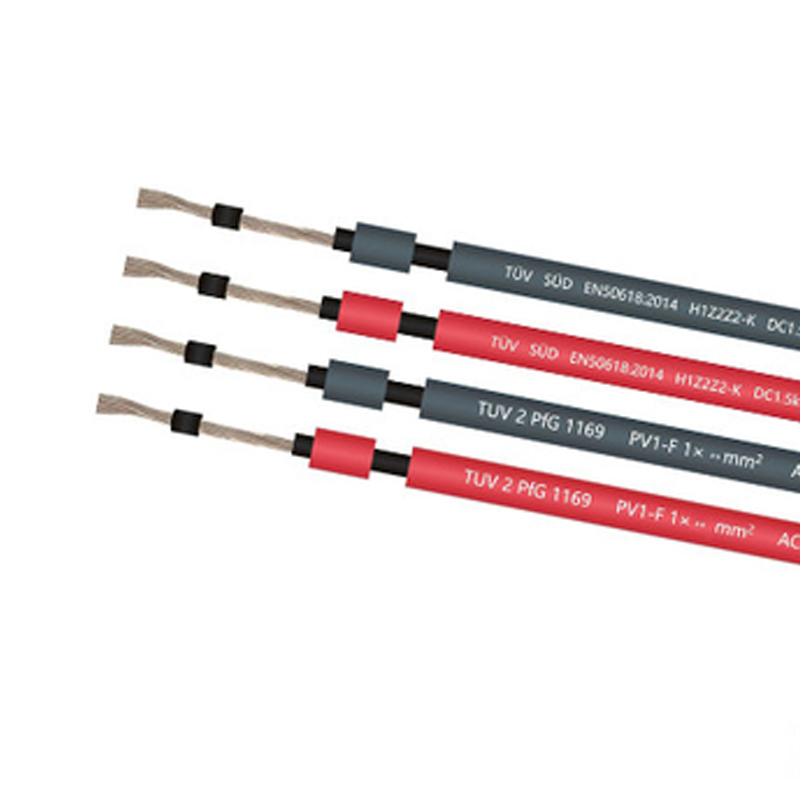

Hình ảnh cáp năng lượng mặt trời DC 16mm2
