Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001/TUV/CE
Số mô hình: PV1-F 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 250m / cuộn, 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
Dây cáp điện chịu lực 4mm pv1f cáp quang điện mặt trời cho hệ thống điện
Mô tả
Cáp quang điện mặt trời thích hợp cho lắp đặt di động và cố định; Thích hợp để kết nối giữa các tấm quang điện và các tấm quang điện với bộ biến tần AC; Thích hợp sử dụng trong nhà và ngoài trời.
Vật liệu được sử dụng trong việc chế tạo các loại cáp này vượt quá thử nghiệm độ bền nhiệt được quy định trong tiêu chuẩn EN 60216 đối với +120 ºC (chỉ số nhiệt độ). Việc tuân thủ thử nghiệm này quy định rằng, với việc lắp đặt, vận hành và bảo trì đúng cách, tuổi thọ ước tính của cáp là 30 năm ở 90 °C.
Dữ liệu kỹ thuật
| Kích thước | Mặt cắt ngang | Cấu trúc dây dẫn | Đường kính ngoài | Tối đa DC | Định mức | Định mức |
| Điện trở ở 20℃ | Điện áp | Dòng điện | ||||
| mm² | mm | mm | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.285 | 5.0 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.5 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.285 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời. Khả năng chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ xảy ra cháy nổ, nhà máy, các ngành công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. |
| Chống cháy, chống cắt và chống xuyên thấu. | |
| Cấp bảo vệ cáp cấp Ⅱ. | |
| Với bức xạ cáp quang điện mặt trời 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa polyethylene biến tính không độc hại mỏng hengjing làm nguyên liệu thô chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn hoàn thiện ở 20 ℃ không lớn hơn 5.09 Ω/km |
| 2. Điện trở cách điện: điện trở cách điện hoàn thiện của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện hoàn thiện của cáp ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp hoàn thiện không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Dây dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2.5 mm2 dây PV | |
| Cách điện: dày > 0.5mm với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến tôi trực tiếp nếu cần)

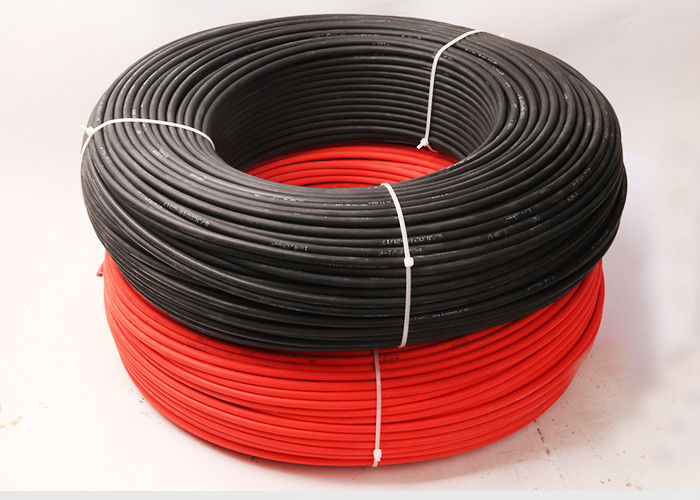

Hình ảnh cáp quang điện mặt trời 4mm
