Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001/TUV/CE
Số mô hình: PV1-F 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 250m / cuộn, 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
Dây cáp điện chịu lực 4mm pv1f Cáp năng lượng mặt trời cho hệ thống quang điện
Mô tả
1. Định mức: Điện áp: 600/1000V Nhiệt độ: -40°C-- 90°C
2. Mô tả:
(1) Ruột dẫn: Đồng ủ thiếc
(2) Cách điện: 90°C XLPE, đen
(3) Vỏ bọc: 90°C XLPE, đen hoặc đỏ
3. Đánh dấu: TüV 2 PfG 1169 PV1-F 1×2.5mm2
4. Ứng dụng: Được thiết kế đặc biệt để kết nối các thành phần hệ thống quang điện bên trong và bên ngoài tòa nhà và thiết bị với các yêu cầu cơ học cao và điều kiện thời tiết khắc nghiệt. Dành cho các công trình lắp đặt vĩnh viễn.
5. Đặc điểm chung: Cáp được làm bằng cách điện và lớp phủ liên kết ngang bằng chùm electron; khả năng chịu nhiệt, lạnh, dầu, mài mòn, ozone, tia UV và thời tiết cao; với phản ứng được cải thiện trong trường hợp hỏa hoạn. ít khói, không halogen, không bắt lửa, chống cháy; linh hoạt, dễ tước, yêu cầu không gian rất thấp, cực kỳ, cực kỳ bền về mặt cơ học, tuổi thọ rất dài.
Dữ liệu kỹ thuật
| Kích thước | Mặt cắt ngang | Cấu trúc ruột dẫn | Đường kính ngoài | DC tối đa | Định mức | Định mức |
| Điện trở ở 20℃ | Điện áp | Dòng điện | ||||
| mm² | mm | mm | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.285 | 5.2 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.9 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.285 | 6.5 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời. Khả năng chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ xảy ra nổ, nhà máy, công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. |
| Chống cháy, chống cắt và chống xuyên thủng. | |
| Cấp bảo vệ cáp cấp Ⅱ. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa mỏng polyethylene đã được sửa đổi không độc hại hengjing làm nguyên liệu thô chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó phù hợp với ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn của cáp thành phẩm ở 20 ℃ không lớn hơn 5.09 Ω/km |
| 2. Điện trở cách điện: điện trở cách điện của cáp thành phẩm ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp thành phẩm không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Ruột dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2.5 mm2 dây PV | |
| Cách điện: > 0.5mm dày với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của ruột dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến tôi trực tiếp nếu cần)

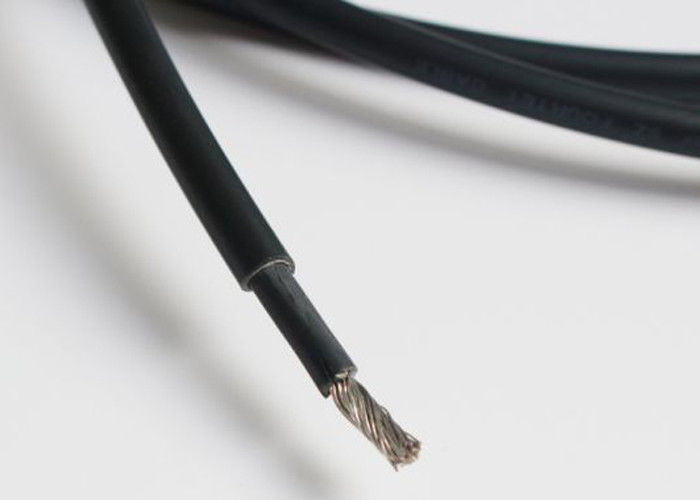

Hình ảnh cáp năng lượng mặt trời 4mm
