Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: TUV/CE/ISO9001
Số mô hình: PV1-F 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 250m / cuộn 100m / cuộn 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
DC Solar Cáp 4mm2 |
Điện áp: |
600/1000V AC 1800V DC |
Cấu trúc: |
56/0,3mm |
Màu sắc: |
Đen hoặc đỏ |
Đường kính ngoài cáp: |
6.1mm |
đóng gói: |
250m/cuộn 100m/cuộn |
Tên sản phẩm: |
DC Solar Cáp 4mm2 |
Điện áp: |
600/1000V AC 1800V DC |
Cấu trúc: |
56/0,3mm |
Màu sắc: |
Đen hoặc đỏ |
Đường kính ngoài cáp: |
6.1mm |
đóng gói: |
250m/cuộn 100m/cuộn |
Cáp năng lượng mặt trời DC 55A, kháng tia UV, ozone, đã kiểm tra TUV, cách điện XLPE, Hệ thống năng lượng mặt trời
Thông số kỹ thuật
Sản phẩm được sản xuất theo tiêu chuẩn 2 PfG 1169/08.2007. Yêu cầu của tiêu chuẩn Cáp quang điện. Và sản phẩm của chúng tôi có Chứng chỉ TUV.
Các đặc tính điện và kích thước của sản phẩm này được đo bởi bộ phận Kỹ thuật và Đảm bảo Chất lượng tại phòng thí nghiệm Cáp JiangNan. Hiệu suất cáp liên quan đến điện trở của dây dẫn, chất lượng cấu tạo (tay nghề), tính nhất quán về kích thước và các thông số khác được xác minh theo các tiêu chuẩn đã công bố và được phê duyệt.
| Kích thước | Tiết diện | Cấu trúc ruột dẫn | Đường kính ngoài | DC tối đa | Định mức | Định mức |
| Điện trở ở 20℃ | Điện áp | Dòng điện | ||||
| mm² | mm | mm | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.25 | 4.9 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.30 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
Ứng dụng:
Được áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan đến việc đi dây, kết nối, đặc biệt thích hợp cho ngoài trời. Kháng ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không halogen ít khói, cấp cao hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Ít khói không halogen, chịu lạnh tốt, kháng tia cực tím, ozone và thời tiết. |
| Chống cháy, chống cắt và chống xuyên thủng. | |
| Cấp bảo vệ cáp cấp Ⅱ. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là không halogen, nhựa polyethylene biến tính không độc hại mỏng hengjing làm nguyên liệu chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn hoàn thiện ở 20 ℃ không lớn hơn 5.09 Ω/km |
| 2. Điện trở cách điện: điện trở cách điện hoàn thiện của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện hoàn thiện của cáp ở 90 ℃ không nhỏ hơn 1011 Ω. Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp hoàn thiện không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Dây dẫn: dây đồng mạ thiếc 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2.5 mm2 Dây PV | |
| Cách điện: dày > 0.5mm với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6/1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2.5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến tôi trực tiếp nếu cần)

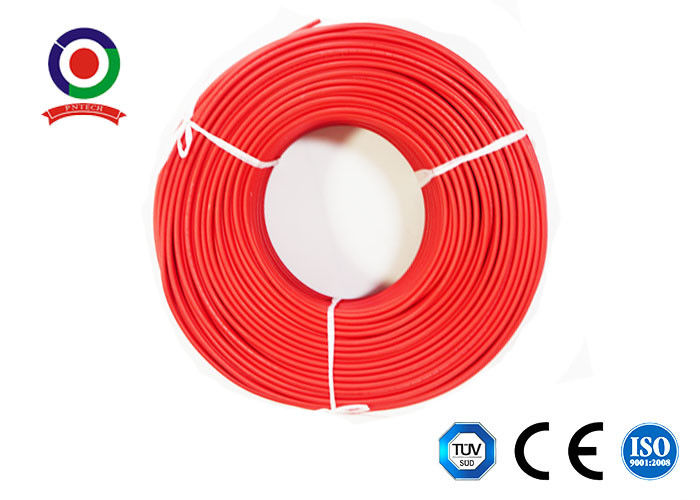

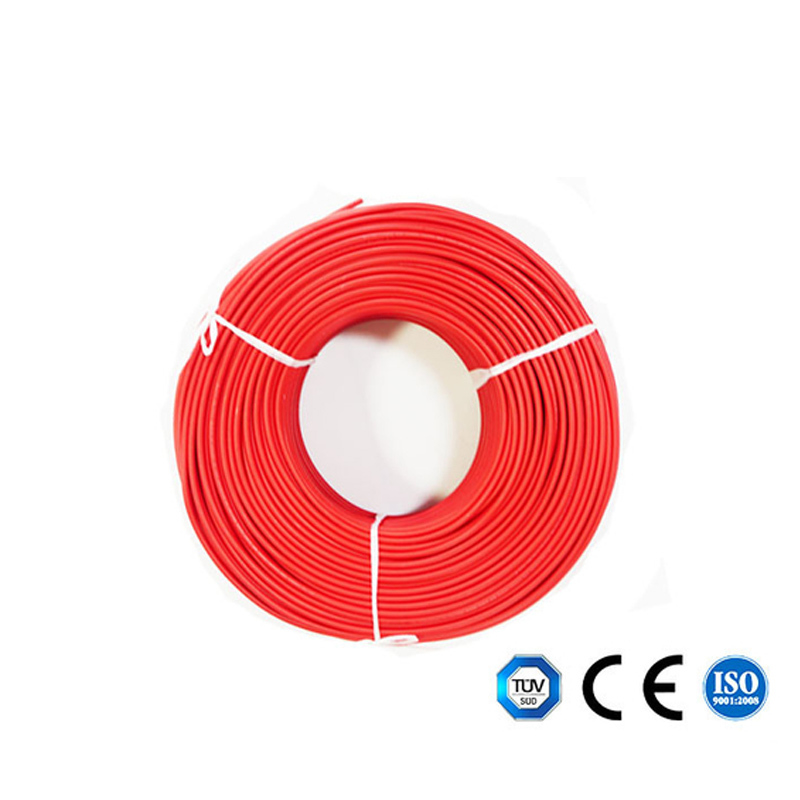

Hình ảnh cáp năng lượng mặt trời DC 4mm2
