Đầu nối nam và nữ DC đen 4000W để lắp đặt hệ thống năng lượng mặt trời

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Pntech

Chứng nhận: TUV/CE/ISO9001

Số mô hình: PV005

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm

Thời gian giao hàng: 3-10 ngày

Điều khoản thanh toán: L / C, T / T, Western Union

Khả năng cung cấp: 5000pairs mỗi ngày

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Làm nổi bật:

kết nối cáp năng lượng mặt trời

,

kết nối ổ cắm

Tên sản phẩm:
Đầu nối Dc
Nhiệt độ hoạt động:
-40ºC ~ + 125ºC
Điện áp định mức:
1000VDC
Trình độ bảo vệ:
IP67
Đánh giá hiện tại::
30A
Màu sắc:
Đen
Tên sản phẩm:
Đầu nối Dc
Nhiệt độ hoạt động:
-40ºC ~ + 125ºC
Điện áp định mức:
1000VDC
Trình độ bảo vệ:
IP67
Đánh giá hiện tại::
30A
Màu sắc:
Đen
Mô tả
Đầu nối nam và nữ DC đen 4000W để lắp đặt hệ thống năng lượng mặt trời



Đầu nối DC nam và nữ màu đen IP67 để lắp đặt hệ thống năng lượng mặt trời



Kết nối - Sắp xếp khóa





Hai tab khóa được cung cấp trên Đầu nối Nữ.

Hai khe khóa tương ứng được cung cấp trên Đầu nối Nam.Khi hai đầu nối được ghép nối, các tab khóa sẽ trượt vào các khe khóa và an toàn.

Để tách hai đầu nối, nhấn vào đầu của các tab khóa như được hiển thị để giải phóng

cơ chế khóa.

Kết nối dây trên tấm pin mặt trời

Hầu hết các tấm pin mặt trời đi kèm với khoảng 3 ft dây Tích cực ('+') và dây âm ('-').Một đầu của mỗi dây được kết nối với hộp nối của bảng.Trong hầu hết các tấm pin mặt trời, đầu kia của mỗi dây được kết thúc bằng một đầu nối.Dây Tích cực ('+') có Đầu nối Nữ và dây Âm ('-') có Đầu nối Nam.Để kéo dài chiều dài dây của các tấm pin mặt trời này để kết nối với bộ điều khiển sạc, hộp tổ hợp hoặc biến tần kết nối lưới, cần có dây nối dài với Đầu nối Nam và Nữ tương ứng.



đánh giá điện áp 1000DC 1000V
Đánh giá hiện tại ≤30A (3,5-6mm2)
mức độ ô nhiễm CÁT III / 2
đánh giá sức mạnh 4000W
mức độ chống thấm nước IP67
chất liệu vỏ vật liệu kháng, PP0
hệ thống kết nối kết nối giòn
điện trở tiếp xúc của phích cắm và đầu nối 1 triệu
kiểm tra điện áp DC 6000V (50Hz, 1 phút)
tài liệu liên lạc đồng, mạ Ag
lớp lửa UL94-VO
lớp an toàn II
cáp phù hợp OD4.5-8.5 (2.5-6.0mm2)
lực chèn / lực rút ≤50N / 50N
nhiệt độ hoạt động -40ºC ~ + 125ºC
vật liệu bên trong mạ đồng
chứng chỉ CE, RoHS, CCC


Hướng dẫn lắp ráp



Trong quá trình tự lắp ráp, các bộ phận và công cụ khác được nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị coi nhẹ thì không thể đảm bảo an toàn cũng như không tuân thủ dữ liệu kỹ thuật.

Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi được lắp ráp hoặc tháo rời

Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật

Rút phích cắm dưới tải: Không được rút kết nối phích cắm PV khi đang tải. Họ có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC. Cắm và rút phích cắm trong khi dưới điện áp được cho phép

Các đầu nối bị ngắt nên được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.

Các bộ phận được cắm là kín nước IP67


Lợi thế:

• Lắp ráp đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Kháng chuyển tiếp thấp
• Thiết kế chống bụi, chống nước, chống bụi tiên tiến: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho ứng dụng ngoài trời trong thời gian dài
• Được TUV chấp thuận

Câu hỏi thường gặp:


1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Bao lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. Bạn có chấp nhận thứ tự tùy chỉnh không?
Vâng, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

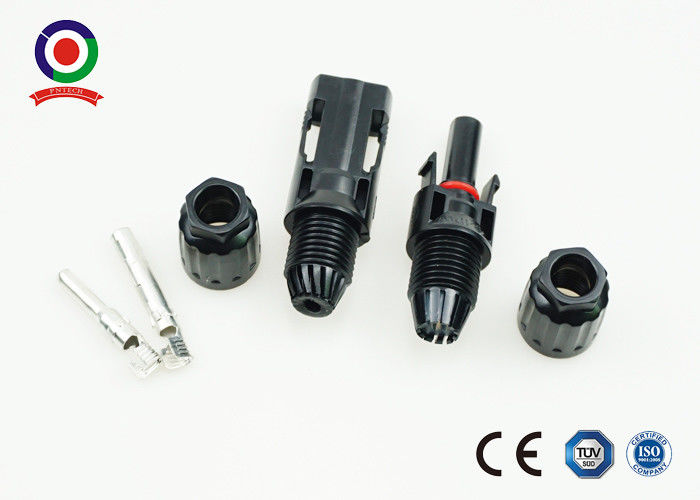

Hình ảnh của đầu nối DC



Đầu nối nam và nữ DC đen 4000W để lắp đặt hệ thống năng lượng mặt trời 0Đầu nối nam và nữ DC đen 4000W để lắp đặt hệ thống năng lượng mặt trời 1
