Đầu nối chính hãng được TUV phê duyệt, Đầu nối bảng điều khiển DC 1000V

Đầu nối DC nam và nữ TUV 30A IP67 để lắp đặt bảng điều khiển năng lượng mặt trời

Đầu nối năng lượng mặt trời cho quang điện Mô tả:

Dòng điện định mức: 30A (2.5-4.0mm2)

Mức độ bảo vệ: IP2 * / IP67

Điện áp định mức: 1000V DC

Xếp hạng dễ cháy: UL94-V0

Điện áp thử nghiệm: 6000V (50Hz, 1 phút)

An toàn: II

Loại quá áp / Chỉ số ô nhiễm: CATIII / 2

Dây bộ điều hợp: OD4.5-7.0 (2.5-4.0mm2)

Điện trở tiếp xúc đầu nối: 0,5m

Lực chèn / trích xuất: nhỏ hơn hoặc bằng 50N / bằng hoặc lớn hơn 50N

Vật liệu nối dây dẫn: đồng, thiếc

Kết nối: uốn

Vật liệu cách điện kết nối: PC

Phạm vi nhiệt độ hoạt động: -40 - + 90 ° C

Hướng dẫn lắp ráp

1. Trong quá trình tự lắp ráp, các bộ phận và công cụ khác với quy định của R & X được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị coi nhẹ thì không thể đảm bảo an toàn cũng như tuân thủ dữ liệu kỹ thuật.
2. Để bảo vệ chống điện giật, các đầu nối PV phải được cách ly khỏi nguồn điện trong khi được lắp ráp hoặc tháo rời.
3. Sản phẩm cuối cùng phải bảo vệ khỏi điện giật.
4. Rút phích cắm dưới tải: Kết nối phích cắm PV không được rút phích cắm trong khi đang tải.Chúng có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC.Cắm và rút phích cắm trong khi dưới điện áp được cho phép.
5. Các đầu nối bị ngắt nên được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.
6. Các bộ phận được cắm là kín nước IP67

Lợi thế:

• Lắp ráp đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Kháng chuyển tiếp thấp
• Thiết kế chống bụi, chống nước, chống bụi tiên tiến: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho ứng dụng ngoài trời trong thời gian dài
• Được TUV chấp thuận

Câu hỏi thường gặp:


1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Bao lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. Bạn có chấp nhận thứ tự tùy chỉnh không?
Vâng, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

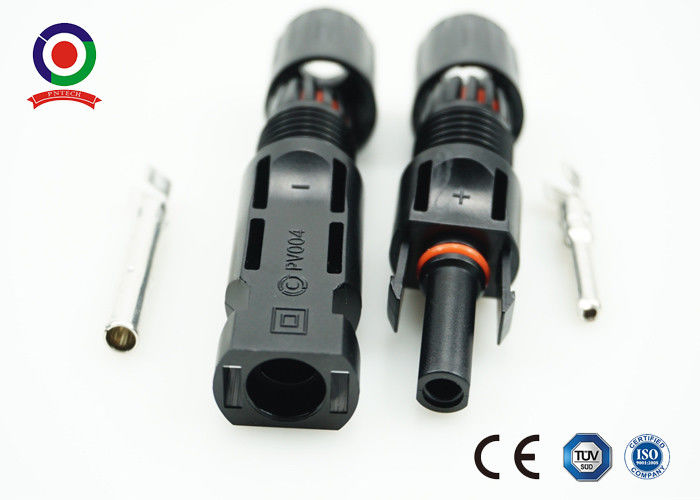

Hình ảnh của đầu nối DC
