Cáp PV Solar Solar, Cáp PV DC 16mm² Phát thải khói thấp

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Chứng nhận: TUV/CE/CQC/ISO9001

Số mô hình: H1Z2Z2-K 1x16mm2

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 100m

Giá bán: negotiable

chi tiết đóng gói: 100m / cuộn, hai cuộn mỗi thùng, Kích thước thùng: 42 * 42 * 22cm Ngoài ra đóng gói theo yêu cầu của

Thời gian giao hàng: 3-15 ngày

Điều khoản thanh toán: L / C, T / T, Western Union

Khả năng cung cấp: 70000 mét mỗi ngày

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Làm nổi bật:

cáp dc năng lượng mặt trời

,

cáp dc pv

Product name:
16mm² solar PV Cable
Temperature range:
-40℃~+90℃
Conductor:
Tinned Copper
Construction:
120/0.4mm
Thickness:
0.8mm
Resistance::
1.24 Ω/km (MAX. at 20℃)
Cable OD:
7.6mm
Color:
Black or Red
Product name:
16mm² solar PV Cable
Temperature range:
-40℃~+90℃
Conductor:
Tinned Copper
Construction:
120/0.4mm
Thickness:
0.8mm
Resistance::
1.24 Ω/km (MAX. at 20℃)
Cable OD:
7.6mm
Color:
Black or Red
Mô tả
Cáp PV Solar Solar, Cáp PV DC 16mm² Phát thải khói thấp



Cáp PV năng lượng mặt trời 16mm2 cách điện kép, kháng UV TUV EN50618 cho hệ thống năng lượng mặt trời



DIN EN 50618
Hiệu suất chống cháy: IEC 60332-1
Ít khói: EN/IEC 61034-2
Không halogen theo EN 50525-1, Phụ lục B
Độ ăn mòn thấp của khí theo EN 50267-2-2, IEC 60754-2
Thông số kỹ thuật cáp DC năng lượng mặt trời PV:
Điện áp làm việc: AC: 600/1000V DC: 900/1800V
Điện áp tối đa: 1.8KV
Điện áp thử nghiệm: 6.5kV AC
Nhiệt độ làm việc: -40-90 o C
Bán kính uốn:
Cố định: 4 x đường kính tổng thể
Uốn cong: 5 x đường kính tổng thể
Nhiệt độ dẫn tối đa: 120o C
Nhiệt độ dẫn tối đa ngắn mạch: 250°C
Điện trở cách điện: 10 MΩ x km



16mm2Ứng dụng cáp DC năng lượng mặt trời PV



Những loại cáp này được thiết kế để kết nối các thành phần hệ thống quang điện bên trong và bên ngoài

của các tòa nhà và thiết bị có yêu cầu cơ học cao và thời tiết khắc nghiệt

điều kiện.



Tiêu chuẩn cáp DC năng lượng mặt trời PV



DIN EN 50618
Hiệu suất chống cháy: IEC 60332-1
Ít khói: EN/IEC 61034-2
Không halogen theo EN 50525-1, Phụ lục B
Độ ăn mòn thấp của khí theo EN 50267-2-2, IEC 60754-2



Loại Mặt cắt ngang Thiết kế sợi Đường kính dây dẫn Điện trở dây dẫn Đường kính ngoài Điện áp định mức Dòng điện định mức
H1Z2Z2-K 1x16mm2 16mm2 120x φ0.4mm 5.2mm 1.24 Ω/km 9.2mm 1500VDC 132A


Đặc trưng:


1) Vật liệu liên kết ngang bằng chùm electron không tan chảy hoặc chảy, ngay cả ở nhiệt độ cao, khả năng chịu nhiệt cao, lạnh, mài mòn, kháng UV, ozone và thủy phân.
2) Những loại cáp này cung cấp phương tiện để kết nối giữa các tấm quang điện (PV) và từ các tấm đến bộ biến tần.
3) Chúng hoạt động ở điện áp DC và cung cấp tuổi thọ cao trong điều kiện tiếp xúc.



Tên Cáp PV
Mô tả sản phẩm Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp.
Tính năng sản phẩm Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết.
Chống cháy, chống cắt và chống xuyên.
Mức bảo vệ cáp cấp Ⅱ.
Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là nhựa polyethylene biến tính không độc hại, không halogen làm nguyên liệu thô chính, thêm chất ổn định nhiệt, chống cháy, không độc hại, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho.
Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm.
Điện 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn hoàn thiện ở 20 ℃ không lớn hơn 5.09 Ω/km
2. Điện trở cách điện: điện trở cách điện hoàn thiện của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện hoàn thiện của cáp ở 90 ℃ không nhỏ hơn 1011 Ω. Cm
3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp hoàn thiện không được nhỏ hơn 109 Ω.
Cấu trúc cáp Dây dẫn: dây đồng mạ thiếc 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F
18, 16 và 14, 12, 10, 8, 6, 4, 2 mm ^ 2 dây PV
Cách điện: dày > 0.5mm với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng.
Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm.
Thông số chi tiết Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃
Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃)
Điện áp giới hạn: AC0.6/1kv dc1.8kv.



Câu hỏi thường gặp:



1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất cần báo giá, vui lòng

gọi cho chúng tôi để cung cấp đầy đủ các thông số kỹ thuật về cáp. Giá sẽ được tính toán sớm.

2. Về thời gian giao hàng thì sao?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.

3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), L/C

4. Bạn có chấp nhận đơn đặt hàng tùy chỉnh không?
Có, chúng tôi làm.

5. Bạn có cung cấp OEM & ODM không?
Có. OEM & ODM có sẵn.

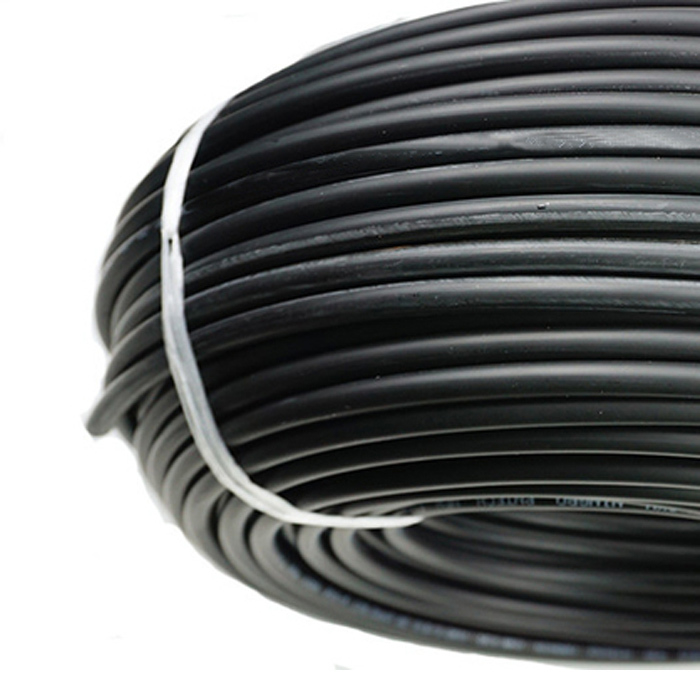

Hình ảnh của 16mm² Solar Cáp PV
