Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: TUV/CE/ISO9001
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m / cuộn
Giá bán: negotiable
chi tiết đóng gói: 100m / cuộn 250m / cuộn, hai cuộn mỗi thùng, Kích thước thùng: 42 * 42 * 22cm Ngoài ra đóng gói theo
Thời gian giao hàng: 3 - 7 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp năng lượng mặt trời PV 4mm |
Phạm vi nhiệt độ: |
-40°C+90°C |
Vật liệu cách nhiệt: |
XLPE |
Kết cấu: |
56/0.285mm |
Vật liệu dẫn: |
Bị mắc kẹt đồng |
Cáp OD: |
5,7mm |
Điện áp định mức: |
AC UO/U0.6 ~ 1.0kV, DC1,5KV |
Màu sắc: |
Đen / đỏ |
Tên sản phẩm: |
Cáp năng lượng mặt trời PV 4mm |
Phạm vi nhiệt độ: |
-40°C+90°C |
Vật liệu cách nhiệt: |
XLPE |
Kết cấu: |
56/0.285mm |
Vật liệu dẫn: |
Bị mắc kẹt đồng |
Cáp OD: |
5,7mm |
Điện áp định mức: |
AC UO/U0.6 ~ 1.0kV, DC1,5KV |
Màu sắc: |
Đen / đỏ |
H1Z2Z2-K cáp PV mặt trời 4mm XLPE cách nhiệt kép TUV EN50618 cho hệ thống mặt trời
Photovoltaic Cable Photovoltaic Cable
DIN EN 50618
Hiệu suất chống cháy: IEC 60332-1
Khí thải khói thấp: EN/IEC 61034-2
Không chứa halogen theo EN 50525-1, Phụ lục B
Khả năng ăn mòn thấp của khí theo EN 50267-2-2, IEC 60754-2
Photovoltaic Cable Photovoltaic Cable DC Cable năng lượng mặt trời
Điện áp hoạt động:AC: 600/1000V DC: 900/1800V
Điện áp tối đa:1.8KV
Điện áp thử nghiệm: 6,5kV AC
Nhiệt độ làm việc: -40-90oC
Phân tích uốn cong:
cố định: 4 x đường kính tổng thể
Cửa cong: 5 x đường kính tổng thể
Nhiệt độ dẫn điện tối đa: 120oC
Điện mạch ngắn tối đa. Nhiệt độ của dây dẫn: 250°C
Chống cách nhiệt: 10 MΩ x km
1Xây dựng: thùng thùng, cách nhiệt XLPE, lớp vỏ bên ngoài XLPE.
2. Điện áp thử nghiệm: 6500V, 5min; điện áp định giá:1000/1800V DC.
3Không có halogen và ít khói, tiêu chuẩn Rohs.
4. Kháng tia cực tím.
5. Nhiệt độ: -40 °C đến 125 °C, chống lạnh.
6Chứng nhận TUV, TUV2Pfg1169-1.
7- Cáp điện cho hệ thống quang điện.
Tên: Cáp năng lượng mặt trời đơn lõi | Máy dẫn: Sợi đồng nhựa |
Tiêu chuẩn thực thi: EN 50618 | Khép kín: Polyolefin liên kết chéo với bức xạ không chứa halogen khói thấp |
Mô hình: H1Z2Z2-K | Jacket: Polyolefin liên kết chéo với bức xạ không chứa halogen khói thấp |
Thông số kỹ thuật của cáp:2.5/4/6/10/16/25/35mm2 | Năng lượng: 1500V |
Nhiệt độ xung quanh: -40 ~ 90oC | Điện áp thử nghiệm:6.5KV |
Nhiệt độ cáp: -40 ~ 120oC | Chống khí hậu: chặn tia UV |
Nhiệt độ mạch ngắn:250oC | Thời gian sử dụng:> 25 năm |
Xanh uốn cong: > 4ר(Ø<8mm) > 6ר(Ø≥8mm) | Màu sắc: Đen, Đỏ |
Ứng dụng
Một dây dẫn, chống ánh sáng mặt trời, dây quang điện có tiêu chuẩn 90 °C ướt hoặc 105 °C khô 2000V cho dây kết nối giữa các hệ thống điện quang điện nối đất và không nối đất như được mô tả trong mục 690.31 ((A) và các phần khác áp dụng của Bộ luật điện quốc gia (NEC), NFPA 70
Tùy chọn:
Dải nhận dạng pha màu có sẵn theo yêu cầu
Multiplexing có sẵn theo yêu cầu
Đặc điểm:
Chỉ số 90 °C ướt và khô
Chống biến dạng ở nhiệt độ cao
Chống độ ẩm tuyệt vời,
Tính chất điện ổn định trong phạm vi nhiệt độ rộng
Khả năng chống nghiền nát và cắt nén tuyệt vời
Chống hầu hết các loại dầu và hóa chất
Kháng tia UV / ánh sáng mặt trời
Phù hợp với thử nghiệm uốn cong lạnh ở -40 °C
Tên sản phẩm | Cáp mặt trời tiêu chuẩn TUV |
Mô hình NO. | H1Z2Z2-K 1x 4mm2 |
Điện áp | Cáp điện áp cao |
Vật liệu cách nhiệt | XLPE |
Hình dạng vật liệu | Sợi tròn |
Chứng nhận | ROSH, CE, TUV |
Tiêu chuẩn | Tiêu chuẩn TUV EN50618 |
Các lõi | 1 lõi |
Gói vận chuyển | Tròm sắt gỗ, Tròm sắt |
Ứng dụng | Xây dựng, ngầm, công nghiệp, nhà máy điện |
Vật liệu vỏ | XLPE |
Vật liệu lõi dây | Nhũ gốm |
Màn cắt ngang | 4mm2 |
Tên | Cáp PV |
Mô tả sản phẩm | Được sử dụng rộng rãi trong các thiết bị năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, khu vực dễ nổ, nhà máy, ngành công nghiệp và nông nghiệp. |
Tính năng sản phẩm | Khói thấp không có halogen, lạnh tốt, tia cực tím, chống ozone và chống thời tiết. |
Khả năng chống cháy, chống cắt và chống thâm nhập. | |
Cáp bảo vệ cấp II | |
Với bức xạ cáp quang điện 150 °C như vật liệu cách nhiệt, chất chống cháy không chứa halogen là nhựa polyethylene thin hengjing không chứa halogen, không độc hại được sửa đổi như nguyên liệu chính,thêm không chứa halogen, không độc hại, chống cháy, ổn định nhiệt, loại bỏ thuốc khói, chất bảo quản, như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
Nó phù hợp với ROHS, và sức đề kháng cách nhiệt là nhỏ sau khi ngâm. | |
Máy điện | 1- Cự kháng dc: cáp hoàn thành ở 20 °C điện dẫn dây lõi điện không lớn hơn 5,09 Ω/km |
2. Kháng cách nhiệt: Kháng cách nhiệt hoàn thành của cáp ở 20 °C không nên ít hơn 1014 Ω. Cm, Kháng cách nhiệt cáp hoàn thành ở 90 °C không nên ít hơn 1011 Ω. | |
3. Kháng bề mặt lớp phủ: Kháng bề mặt lớp phủ cáp hoàn thành không nên thấp hơn 109 Ω. | |
Cấu trúc cáp | Máy dẫn: sợi đồng đóng hộp 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 và 10, 6, 4, 2 mm ^ 2 sợi PV | |
Độ cách nhiệt: > 0,5mm dày với khói thấp và vật liệu halogen, và đáp ứng giới hạn được chỉ định của khách hàng. | |
Vỏ: mỏng vật liệu không có khói và không có halogen > 0,5 mm. | |
Các thông số chi tiết | Nhiệt độ môi trường: - 40 °C ~ + 90 °C |
Nhiệt độ cao nhất của dây dẫn: 120 °C (cho phép 5 s ở nhiệt độ mạch ngắn 200 °C) | |
Điện áp giới hạn: AC0,6/1kv dc1,8kv. |
(Chúng tôi cũng sản xuất lõi đơn của 2,5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
xin vui lòng liên hệ trực tiếp với tôi nếu cần thiết)

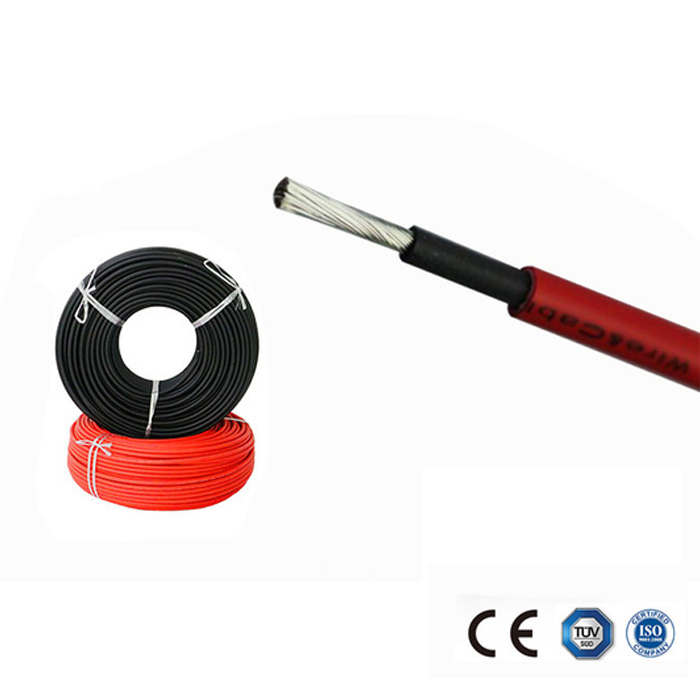

Hình ảnh của cáp năng lượng mặt trời PV 4mm
