Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: TUV/CE/CQC/ISO9001
Số mô hình: PV1-F 1x10mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: negotiable
chi tiết đóng gói: 100m / cuộn, hai cuộn mỗi thùng, Kích thước thùng: 42 * 42 * 22cm Ngoài ra đóng gói theo yêu cầu của
Thời gian giao hàng: 3-15 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 70000 mét mỗi ngày
Product name: |
10mm² DC Solar Cable |
Insulation Material: |
XLPE |
Conductor: |
Tinned Copper |
Construction: |
80/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.95 Ω/km (MAX. at 20℃) |
Cable OD: |
.3mm |
Color: |
Black or Red |
Product name: |
10mm² DC Solar Cable |
Insulation Material: |
XLPE |
Conductor: |
Tinned Copper |
Construction: |
80/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.95 Ω/km (MAX. at 20℃) |
Cable OD: |
.3mm |
Color: |
Black or Red |
Cáp XLPE năng lượng mặt trời lõi đơn TUV CE 10mm2 PV bảo hành 25 năm 1000V AC 1800V DC
Cấu tạo cáp quang điện PV DC:
Dây dẫn: Dây dẫn đồng mạ thiếc linh hoạt loại 5
Cách điện: Hợp chất liên kết ngang không halogen
Vỏ bọc: Hợp chất liên kết ngang không halogen, chống cháy, Đen
Ứng dụng cáp quang điện PV DC
Những loại cáp này được thiết kế để kết nối các thành phần hệ thống quang điện bên trong và bên ngoài
của các tòa nhà và thiết bị có yêu cầu cơ học cao và thời tiết khắc nghiệt.
Tiêu chuẩn cáp quang điện PV DC
DIN EN 50618
Hiệu suất chống cháy: IEC 60332-1
Phát thải khói thấp: EN/IEC 61034-2
Không halogen theo EN 50525-1, Phụ lục B
Độ ăn mòn thấp của khí theo EN 50267-2-2, IEC 60754-2
Đặc tính kỹ thuật của cáp quang điện PV DC:
Điện áp làm việc: AC: 600/1000V DC: 1800V
Điện áp tối đa: 1.8KV
Điện áp thử nghiệm: 6.5kV AC
Nhiệt độ làm việc: -40-90 º C
Bán kính uốn:
Cố định: 4 x đường kính tổng thể
Uốn cong: 5 x đường kính tổng thể
Nhiệt độ dây dẫn tối đa: 120º C
Nhiệt độ dây dẫn tối đa ngắn mạch: 250°C
Điện trở cách điện: 10 MΩ x km
Số lõi×Tiết diện danh định
| Số sợi | Đường kính dây dẫn danh định | Độ dày cách điện danh định | Độ dày vỏ bọc danh định | Đường kính tổng thể danh định | Khối lượng danh định | Số.×mm2 |
| - | mm | kg/km | kg/km | kg/km | kg/km | 1×1.5 |
| 30/0.25 | 1.58 | 0.7 | 0.9 | 7.3 | 40 | 1×2.5 |
| 50/0.25 | 2.04 | 0.7 | 0.9 | 7.3 | 50 | 1×4.0 |
| 56/0.30 | 2.59 | 0.7 | 0.9 | 7.3 | 70 | 1×6.0 |
| 84/0.30 | 3.17 | 0.7 | 0.9 | 7.3 | 80 | 1×10 |
| 80/0.40 | 4.07 | 0.7 | 0.9 | 7.3 | 130 | 1×16 |
| 120/0.40 | 5.22 | 0.7 | 0.9 | 1.1 | 200 | 1×25 |
| 199/0.40 | 6.51 | 0.9 | 1.1 | 1.2 | 290 | 1×35 |
| 279/0.40 | 7.71 | 0.9 | 1.1 | 1.3 | 400 | 1×50 |
| 396/0.40 | 9 | 1 | 1.2 | 1.3 | 550 | 1×70 |
| 360/0.50 | 10.8 | 1.1 | 1.3 | 1.3 | 750 | 1×95 |
| 475/0.50 | 12.6 | 1.1 | 1.3 | 22.8 | 970 | 1×120 |
| 608/0.50 | 14.2 | 1.2 | 1.3 | 22.8 | 1220 | 1×150 |
| 756/0.50 | 15.8 | 1.4 | 25.5 | 25.5 | 1510 | 1×185 |
| 925/0.50 | 17.4 | 1.6 | 28.5 | 28.5 | 1850 | 1×240 |
| 1221/0.50 | 20.4 | 1.7 | 32.1 | 32.1 | 2400 | Đặc trưng: |
1) Vật liệu liên kết ngang bằng chùm electron không tan chảy hoặc chảy, ngay cả ở nhiệt độ cao, khả năng chịu nhiệt, lạnh, mài mòn, chống tia UV, ozone và thủy phân cao.
2) Những loại cáp này cung cấp phương tiện để kết nối giữa các tấm quang điện (PV) và từ các tấm đến bộ biến tần.
3) Chúng hoạt động ở điện áp DC và cung cấp tuổi thọ cao trong điều kiện tiếp xúc.
Tên
| Cáp PV | Mô tả sản phẩm |
| Được sử dụng rộng rãi trong các công trình năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, khu vực dễ nổ, nhà máy, ngành công nghiệp và nông nghiệp. | Tính năng sản phẩm |
| Ít khói không halogen, chịu lạnh tốt, chống tia cực tím, ozone và thời tiết. | Chống cháy, chống cắt và chống xuyên thấu. |
| Cấp bảo vệ cáp cấp Ⅱ. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách điện, chất chống cháy không halogen là nhựa polyethylene biến tính không halogen, không độc hại làm nguyên liệu chính, thêm chất chống cháy không halogen, không độc hại, chất ổn định nhiệt, loại bỏ chất tạo khói, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó tuân thủ ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | |
| 1. Điện trở một chiều: điện trở một chiều của lõi dây dẫn của cáp thành phẩm ở 20 ℃ không lớn hơn 5.09 Ω/km | 2. Điện trở cách điện: điện trở cách điện của cáp thành phẩm ở 20 ℃ không được nhỏ hơn 1014 Ω. Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω. Cm |
| 3. Điện trở bề mặt vỏ bọc: điện trở bề mặt vỏ bọc cáp thành phẩm không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | |
| Dây dẫn: dây đồng mạ thiếc 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F | 18, 16 và 14, 12, 10, 8, 6, 4, 2 mm ^ 2 dây PV |
| Cách điện: > 0.5mm dày với vật liệu ít khói và halogen, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: độ dày vật liệu không khói và không halogen > 0.5mm. | |
| Thông số chi tiết | |
| Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ | Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 giây ở nhiệt độ ngắn mạch 200 ℃) |
| Điện áp giới hạn: AC0.6/1kv dc1.8kv. | |
| Câu hỏi thường gặp: |
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất cần báo giá, vui lòng
gọi cho chúng tôi để cung cấp đầy đủ thông số kỹ thuật về cáp. giá sẽ được tính toán sớm.
2. Về thời gian giao hàng thì sao?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), L/C
4. Bạn có chấp nhận đơn đặt hàng tùy chỉnh không?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Có. OEM & ODM có sẵn.

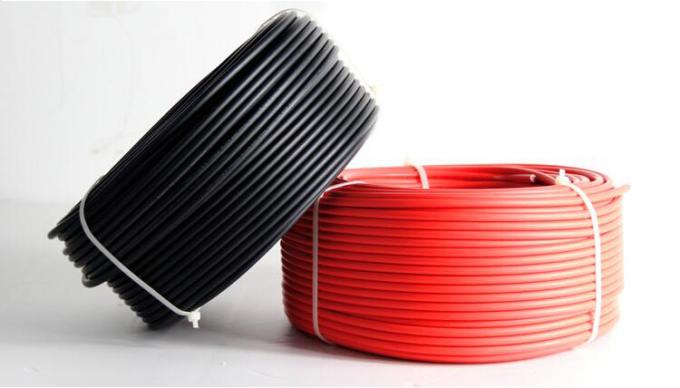

Hình ảnh của 10mm²
