Cáp mở rộng tấm pin mặt trời PV với dây chuyền cáp kết nối mặt trời nam và nữ

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Chứng nhận: TUV/CE/ISO9001

Số mô hình: DC-DC

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm

Thời gian giao hàng: 3-10 ngày

Điều khoản thanh toán: L / C, T / T

Khả năng cung cấp: 5000pairs mỗi ngày

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Làm nổi bật:

Cáp mở rộng năng lượng mặt trời 30A

,

Cáp mở rộng năng lượng mặt trời 4mm2

,

Cáp mở rộng bảng điều khiển năng lượng mặt trời IP67

Product name:
4mm2 Solar panel Cable Extension
chiều dài:
3M
Điện áp định mức:
1000VDC
Dòng điện được xếp hạng::
30A
Contact Resistance:
≤5mΩ
Màu sắc:
Đen/ Đỏ
Product name:
4mm2 Solar panel Cable Extension
chiều dài:
3M
Điện áp định mức:
1000VDC
Dòng điện được xếp hạng::
30A
Contact Resistance:
≤5mΩ
Màu sắc:
Đen/ Đỏ
Mô tả
Cáp mở rộng tấm pin mặt trời PV với dây chuyền cáp kết nối mặt trời nam và nữ

Kết nối linh hoạt 30A Đánh giá hiện tại 3m 4mm2 Extension Solar Cable Harness





Mô tả cáp:

1.Điều cách nhiệt tường kép. Đường chùm electron liên kết chéo

2- Chống UV tuyệt vời, dầu, chất béo, oxy và ozone

3- Chống mòn tuyệt vời

4. Không có halogen, chống cháy, độc tính thấp

5.Sự linh hoạt tuyệt vời và hiệu suất tháo

6Khả năng mang dòng điện cao

7. TUV được phê duyệt


Người dẫn chương trình:

56 Sợi 0,285 mm n.v.

từ lớp 110A đồng đến AS1574

Kháng điện DC tối đa ở 20C: 5,1 ohm / km

Phòng cách nhiệt

Loại XLPE màu đen

Chiều kính danh nghĩa: 4,6mm

Độ dày tường danh nghĩa: 1,0 mm

Tối thiểu ở bất kỳ điểm nào: 0,8mm

Lớp phủ trên

Loại XLPE màu đen

Chiều kính danh nghĩa: 5,9mm

Độ dày tường danh nghĩa: 0,9mm

Rào cản talk giữa cách nhiệt và lớp phủ

Loại Chữ thập Dây Hướng dẫn viên Hướng dẫn viên Bên ngoài Đánh giá Đánh giá Trọng lượng
phần thiết kế đường kính kháng cự đường kính điện áp hiện tại
mm2 Số x ø (mm) mm Ω /km mm VAC/DC A Kg/km
H1Z2Z2-K 1*1,5 mm2 1.5 30x ø 0.25 1.6 13.5 4.5 1000/1800 30 35
H1Z2Z2-K1*2,5 mm2 2.5 36x ø 0.285 2.0 8.21 4.9 1000/1800 41 50
H1Z2Z2-K1*4,0 mm2 4.0 56x ø 0.285 2.6 5.09 5.5 1000/1800 55 70
H1Z2Z2-K1*6,0 mm2 6.0 84x ø 0.285 3.3 3.39 6.1 1000/1800 70 95


Bộ kết nối

1. Connector áp dụng chạm của cây gai với kiểu nút bên trong.
2. tự động khóa cho phép kết nối dễ dàng hơn và đáng tin cậy.

3. Phong cách phổ biến phù hợp với hầu hết các cài đặt thực địa.

4Nhanh lên đầu nối.

5. chống nước và ngăn ngừa bụi.

6Đời sống lâu.

Điện áp định số: 1000v
Điện lượng định số: 22A ((2.5mm2), 30A ((4mm2,6mm2)
Điện áp thử nghiệm: 6KV ((50Hz)
Độ bảo vệ: IP67/IP2X
Vật liệu cách nhiệt: PC/PA/PPO/TPE
Vật liệu tiếp xúc: Đồng bọc bạc
Nhiệt độ hoạt động: -40°C~+90°C
Lớp an toàn: 2
Lớp lửa: UL94-V0
Kháng tiếp xúc của các đầu nối phích cắm: ≤5mΩ
Lực chèn: ≤ 50N
Thu hồi lực lượng: ≥50N
Cáp phù hợp: 2.5mm2/4mm2/6mm2 ((AWG14/12/10)
Hệ thống khóa: Nhanh lên.
Sản phẩm số DC-DC
Điện áp định số TUV 1000V DC
Lượng điện 30A
Màn cắt ngang cáp phù hợp 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
Kích thước thiết bị đầu cuối Φ4.0mm
Điện áp thử nghiệm DC 8KV 1 phút
Mức độ ô nhiễm 2
Lớp bảo vệ Nhóm II
Vật liệu đầu cuối Vàng đóng hộp
Kháng tiếp xúc ≤ 5mΩ
Vật liệu cách nhiệt PPC
Xếp hạng IP IP67 ((IEC 60529)
Lực kéo ra ≥ 50N
Lực chèn ≤ 50N
Nhiệt độ thử nghiệm -40oC ~ +85oC
Lớp lửa UL94V - 0


Hướng dẫn lắp ráp

Trong quá trình tự lắp ráp,Các bộ phận và công cụ khác được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây không được xem xét thì không thể đảm bảo sự an toàn hoặc sự phù hợp với dữ liệu kỹ thuật.

Để bảo vệ chống sốc điện, các đầu nối PV phải được tách khỏi nguồn cung cấp điện trong khi lắp ráp hoặc tháo rời

Sản phẩm cuối cùng phải được bảo vệ khỏi sốc điện

Tháo cắm dưới tải: Các kết nối phích điện không được tháo cắm trong khi đang bị tải. Chúng có thể được đặt trong trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc phá vỡ bộ ngắt mạch AC.Việc cắm và tháo cắm trong khi dưới điện áp được phép

Các đầu nối bị ngắt kết nối nên được bảo vệ khỏi bụi bẩn và nước bằng nắp niêm phong.

Các bộ phận được cắm là kín nước IP67


Ưu điểm:

• Đơn giản,nhanh,an toàn và hiệu quả tập hợp hồ sơ
• Phát triển độc lập,thiết kế sáng tạo,có các quyền sở hữu trí tuệ độc lập,được thích nghi với kết nối trực tiếp
• Độ bền cơ khí cao
• Điện và điện áp cao: 30A,1000VDC
• Chống quá trình chuyển đổi thấp
• Thiết kế kín, chống nước, chống bụi sáng tạo:IP68
• Vật liệu nhựa tuyệt vời, UL 94-V0, phạm vi nhiệt độ rộng: -40 °C đến 90 °C, chống thời tiết và tia UV cho ứng dụng ngoài trời lâu dài
• Được chấp thuận bởi TUV

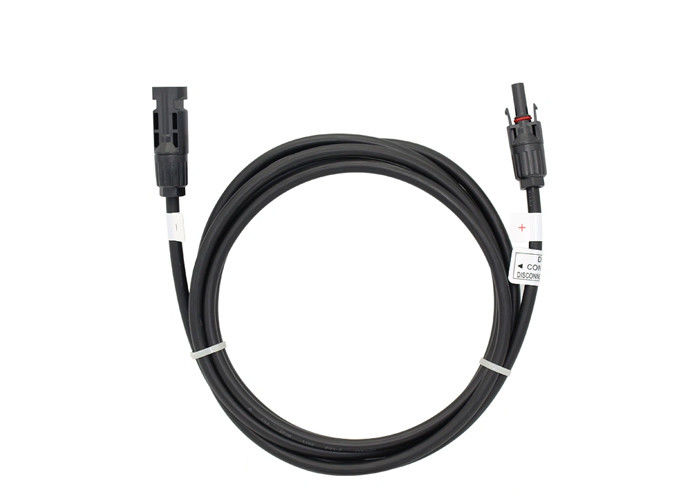

Hình ảnh của cáp mở rộng năng lượng mặt trời 4mm2

Cáp mở rộng tấm pin mặt trời PV với dây chuyền cáp kết nối mặt trời nam và nữ 1

FAQ:

1Khi nào tôi có thể có được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp các thông số kỹ thuật đầy đủ về cáp. giá sẽ được tính toán sớm.
2Việc giao hàng sẽ mất bao lâu?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu là theo số lượng.
3Các bạn có điều khoản thanh toán nào?
Chúng tôi chấp nhận T / T (chi chuyển ngân hàng), L / C
4Các anh có chấp nhận đơn đặt hàng tùy chỉnh không?
Vâng, chúng tôi biết.
5Bạn có cung cấp OEM & ODM?
Vâng. OEM & ODM có sẵn.
