Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: TUV/CE/ISO9001
Số mô hình: DC-00
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 5000pairs mỗi ngày
Tên sản phẩm: |
cáp mở rộng bảng điều khiển năng lượng mặt trời |
Đóng gói: |
Bao PP |
Loại cáp mặt trời: |
4mm |
Dòng điện được xếp hạng:: |
30A |
Tiếp xúc với điện trở: |
≤5mΩ |
Màu sắc: |
Màu đen/màu đỏ |
Tên sản phẩm: |
cáp mở rộng bảng điều khiển năng lượng mặt trời |
Đóng gói: |
Bao PP |
Loại cáp mặt trời: |
4mm |
Dòng điện được xếp hạng:: |
30A |
Tiếp xúc với điện trở: |
≤5mΩ |
Màu sắc: |
Màu đen/màu đỏ |

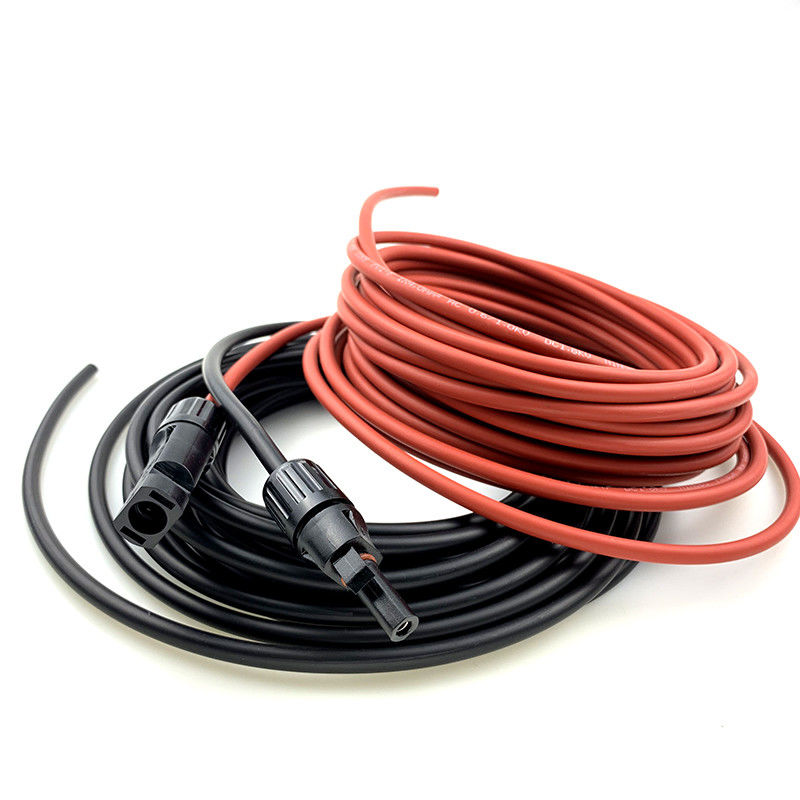

20 m 4mm2 Professional Connection Cable Solar Module to Solar Charge Controller Cable Harness
56/.285 (4.0mm2) Sắt nướng
XLPE cô lập. 0.6/1KV lõi.
630/1000Vdc Cáp mặt trời phủ XLPO
Đồng không oxy, phù hợp với RoHS XLPO
| Loại | Chữ thập | Dây | Hướng dẫn viên | Hướng dẫn viên | Bên ngoài | Đánh giá | Đánh giá | Trọng lượng |
| phần | thiết kế | đường kính | kháng cự | đường kính | điện áp | hiện tại | ||
| mm2 | Số x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
| PV-1*1,5 mm2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2,5 mm2 | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4,0 mm2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6,0 mm2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
Bộ kết nối
| Điện áp định số: | 1000v |
| Điện lượng định số: | 22A ((2.5mm2), 30A ((4mm2,6mm2) |
| Điện áp thử nghiệm: | 6KV ((50Hz) |
| Độ bảo vệ: | IP67/IP2X |
| Vật liệu cách nhiệt: | PC/PA/PPO/TPE |
| Vật liệu tiếp xúc: | Đồng bọc bạc |
| Nhiệt độ hoạt động: | -40°C~+90°C |
| Lớp an toàn: | 2 |
| Lớp lửa: | UL94-V0 |
| Kháng tiếp xúc của các đầu nối phích cắm: | ≤5mΩ |
| Lực chèn: | ≤ 50N |
| Thu hồi lực lượng: | ≥50N |
| Cáp phù hợp: | 2.5mm2/4mm2/6mm2 ((AWG14/12/10) |
| Hệ thống khóa: | Nhanh lên. |
| Sản phẩm số | DC-DC |
| Điện áp định số | TUV 1000V DC |
| Lượng điện | 30A |
| Màn cắt ngang cáp phù hợp | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Kích thước thiết bị đầu cuối | Φ4.0mm |
| Điện áp thử nghiệm | DC 8KV 1 phút |
| Mức độ ô nhiễm | 2 |
| Lớp bảo vệ | Nhóm II |
| Vật liệu đầu cuối | Vàng đóng hộp |
| Kháng tiếp xúc | ≤ 5mΩ |
| Vật liệu cách nhiệt | PPC |
| Xếp hạng IP | IP67 ((IEC 60529) |
| Lực kéo ra | ≥ 50N |
| Lực chèn | ≤ 50N |
| Nhiệt độ thử nghiệm | -40oC ~ +85oC |
| Lớp lửa | UL94V - 0 |
Hướng dẫn lắp ráp
Trong quá trình tự lắp ráp,Các bộ phận và công cụ khác được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây không được xem xét thì không thể đảm bảo sự an toàn hoặc sự phù hợp với dữ liệu kỹ thuật.
Để bảo vệ chống sốc điện, các đầu nối PV phải được tách khỏi nguồn cung cấp điện trong khi lắp ráp hoặc tháo rời
Sản phẩm cuối cùng phải được bảo vệ khỏi sốc điện
Tháo cắm dưới tải: Các kết nối phích điện không được tháo cắm trong khi đang bị tải. Chúng có thể được đặt trong trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc phá vỡ bộ ngắt mạch AC.Việc cắm và tháo cắm trong khi dưới điện áp được phép
Các đầu nối bị ngắt kết nối nên được bảo vệ khỏi bụi bẩn và nước bằng nắp niêm phong.
Các bộ phận được cắm là kín nước IP67
Ưu điểm:
• Đơn giản,nhanh,an toàn và hiệu quả tập hợp hồ sơ
• Phát triển độc lập,thiết kế sáng tạo,có các quyền sở hữu trí tuệ độc lập,được thích nghi với kết nối trực tiếp
• Độ bền cơ khí cao
• Điện và điện áp cao: 30A,1000VDC
• Chống quá trình chuyển đổi thấp
• Thiết kế kín, chống nước, chống bụi sáng tạo:IP68
• Vật liệu nhựa tuyệt vời, UL 94-V0, phạm vi nhiệt độ rộng: -40 °C đến 90 °C, chống thời tiết và tia UV cho ứng dụng ngoài trời lâu dài
• Được chấp thuận bởi TUV
Hình ảnh của cáp mở rộng tấm pin mặt trời 4mm
FAQ:
1Khi nào tôi có thể có được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp các thông số kỹ thuật đầy đủ về cáp. giá sẽ được tính toán sớm.
2Việc giao hàng sẽ mất bao lâu?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu là theo số lượng.
3Các bạn có điều khoản thanh toán nào?
Chúng tôi chấp nhận T / T (chi chuyển ngân hàng), L / C
4Các anh có chấp nhận đơn đặt hàng tùy chỉnh không?
Vâng, chúng tôi biết.
5Bạn có cung cấp OEM & ODM?
Vâng. OEM & ODM có sẵn.
