Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: TUV/CE/ISO9001
Số mô hình: PV005
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5000pairs mỗi ngày
Tên sản phẩm: |
Đầu nối cáp năng lượng mặt trời |
Lớp an toàn: |
II |
Điện áp định mức: |
1000VDC |
Đánh giá hiện tại:: |
30A |
Liên hệ kháng chiến: |
≤5mΩ |
Màu sắc: |
Đen |
Tên sản phẩm: |
Đầu nối cáp năng lượng mặt trời |
Lớp an toàn: |
II |
Điện áp định mức: |
1000VDC |
Đánh giá hiện tại:: |
30A |
Liên hệ kháng chiến: |
≤5mΩ |
Màu sắc: |
Đen |
CE đã phê duyệt Đầu nối cáp mặt trời quang điện PPO 14AWG 12AWG 10AWG
Mô tả kết nối:
Các đầu nối có thể được uốn / hàn với kích thước dây AWG # 10 hoặc AWG # 12 với đường kính cách điện bên ngoài từ 3 đến 6 mm.
Kết nối Nam và Nữ bao gồm các thành phần sau đây
Nhà cách nhiệt bên ngoài với sự sắp xếp khóa
Đồng mạ kim loại mạ đồng
Dây được đặt trong khu vực uốn và được uốn bằng một công cụ uốn đặc biệt
Đai ốc & cao su bên trong.Khi đai ốc được siết chặt, ống lót cao su bên trong được nén xung quanh vỏ ngoài của cáp và do đó, cung cấp độ kín nước.
| đánh giá điện áp | 1000DC 1000V |
| Đánh giá hiện tại | ≤30A (3,5-6mm2) |
| mức độ ô nhiễm | CÁT III / 2 |
| đánh giá sức mạnh | 4000W |
| mức độ chống thấm nước | IP67 |
| chất liệu vỏ | vật liệu kháng, PP0 |
| hệ thống kết nối | kết nối giòn |
| điện trở tiếp xúc của phích cắm và đầu nối | 1 triệu |
| kiểm tra điện áp | DC 6000V (50Hz, 1 phút) |
| tài liệu liên lạc | đồng, mạ Ag |
| lớp lửa | UL94-VO |
| lớp an toàn | II |
| cáp phù hợp | OD4.5-8.5 (2.5-6.0mm2) |
| lực chèn / lực rút | ≤50N / 50N |
| nhiệt độ hoạt động | -40ºC ~ + 125ºC |
| vật liệu bên trong | mạ đồng |
| chứng chỉ | CE, RoHS, CCC |
Hướng dẫn lắp ráp
Trong quá trình tự lắp ráp, các bộ phận và công cụ khác được nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị coi nhẹ thì không thể đảm bảo an toàn cũng như không tuân thủ dữ liệu kỹ thuật.
Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi được lắp ráp hoặc tháo rời
Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật
Rút phích cắm dưới tải: Không được rút kết nối phích cắm PV khi đang tải. Họ có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC. Cắm và rút phích cắm trong khi dưới điện áp được cho phép
Các đầu nối bị ngắt nên được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.
Các bộ phận được cắm là kín nước IP67
Lợi thế:
• Lắp ráp đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Kháng chuyển tiếp thấp
• Thiết kế chống bụi, chống nước, chống bụi tiên tiến: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho ứng dụng ngoài trời trong thời gian dài
• Được TUV chấp thuận
Câu hỏi thường gặp:
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn rất khẩn cấp để có được giá, xin vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Bao lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. Bạn có chấp nhận thứ tự tùy chỉnh không?
Vâng, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.

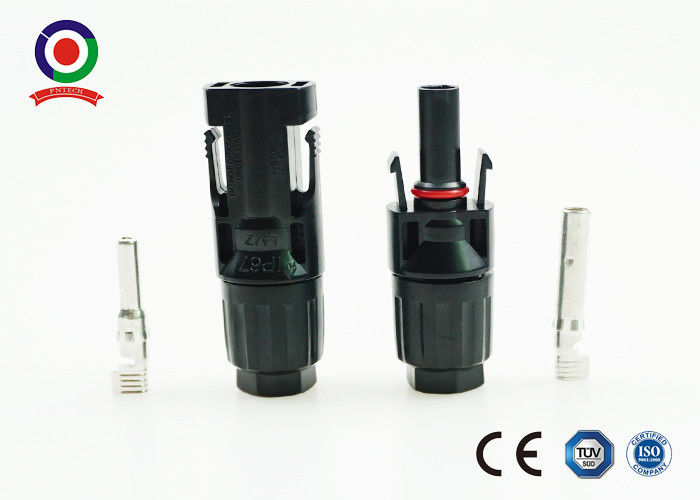

Hình ảnh của đầu nối cáp năng lượng mặt trời
