Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: TUV/CE/ISO9001
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m / cuộn
Giá bán: negotiable
chi tiết đóng gói: 100m / cuộn 250m / cuộn, hai cuộn mỗi thùng, Kích thước thùng: 42 * 42 * 22cm Ngoài ra đóng gói theo
Thời gian giao hàng: 3 - 7 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp năng lượng mặt trời 4mm2 DC XLPE |
Hiện hành: |
55A |
Vật liệu cách nhiệt: |
XLPE |
Kết cấu: |
56 / 0,3mm |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
5,7mm |
Sức cản: |
≤5,09 / KM |
Điện áp định mức: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
Màu sắc: |
Đen đỏ |
Phạm vi nhiệt độ: |
-40oC + 90oC |
Tên sản phẩm: |
Cáp năng lượng mặt trời 4mm2 DC XLPE |
Hiện hành: |
55A |
Vật liệu cách nhiệt: |
XLPE |
Kết cấu: |
56 / 0,3mm |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
5,7mm |
Sức cản: |
≤5,09 / KM |
Điện áp định mức: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
Màu sắc: |
Đen đỏ |
Phạm vi nhiệt độ: |
-40oC + 90oC |
Cáp điện mặt trời TUV EN50618 12AWG 4mm2 1.5KV DC XLPE cách điện kép UV
Xây dựng
(1) Dây dẫn: Đồng ủ ủ
(2) Cách nhiệt: 120 ° C XLPE, màu đen
(3) Áo khoác: XLPE 120 ° C, màu đen hoặc đỏ
1. Điện áp danh định: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. Điện áp thử: 6500V, 50Hz, 5Min.
3. Xếp hạng nhiệt độ: 45oC tối đa + 125oC, -40oF tối đa + 257oF, Nhiệt độ xung quanh: 25years (TUV) -40oC tối đa + 90oC, -40oF tối đa + 194oF, Max.Short nhiệt độ mạch: 280oC, + 536oF.
4. Bending Radius: Đã cài đặt cố định> 4X Thỉnh thoảng di chuyển> 5X
| Kiểu | Mặt cắt ngang | Thiết kế sợi | Đường kính dây dẫn | Điện trở dẫn | Đường kính ngoài | Điện áp định mức | Đánh giá hiện tại |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x 0,3mm | 2,6mm | 5,09 / km | 5,7mm | 1500VDC | 55A |
Các ứng dụng
Dây dẫn đơn, chống ánh sáng mặt trời, dây quang điện được đánh giá 90 ° C ướt hoặc 105 ° C khô 2000V đối với hệ thống dây điện nối đất của các hệ thống quang điện nối đất và không có nền tảng như được mô tả trong Phần 690.31 (A) và các bộ phận áp dụng khác của Bộ luật điện quốc gia (NEC) , NFPA 70
Tùy chọn:
Sọc ID pha màu có sẵn theo yêu cầu
Đa plexing có sẵn theo yêu cầu
Đặc trưng:
Xếp hạng 90 ° C ướt và khô
Chống biến dạng ở nhiệt độ cao
Chống ẩm tuyệt vời,
Tính chất điện ổn định trong một phạm vi nhiệt độ rộng
Khả năng chống nghiền và nén tuyệt vời
Chịu được hầu hết các loại dầu và hóa chất
Chống tia cực tím / ánh sáng mặt trời
Đạt thử nghiệm uốn lạnh ở -40 ° C
| tên sản phẩm | Cáp năng lượng mặt trời tiêu chuẩn TUV |
| Mô hình số | H1Z2Z2-K 1x 4mm2 |
| Vôn | Cáp cao thế |
| Vật liệu cách nhiệt | XLPE |
| Hình dạng vật liệu | Dây tròn |
| Chứng nhận | ROSH, CE, TUV |
| Tiêu chuẩn | TUV EN50618 |
| Lõi | 1 lõi |
| Gói vận chuyển | Trống sắt, trống sắt |
| Ứng dụng | Xây dựng, ngầm, công nghiệp, trạm điện |
| Chất liệu vỏ bọc | XLPE |
| Vật liệu lõi dây | Đồng bạc |
| Mặt cắt ngang | 4mm2 |
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Khói thấp không có halogen, lạnh tốt, cực tím, chống ozone và thời tiết. |
| Chống cháy, chống cắt và kháng xuyên. | |
| Cấp bảo vệ cáp Ⅱ cấp. | |
| Với vật liệu cách điện bức xạ quang điện 150oC làm vật liệu cách nhiệt, chất chống cháy không halogen là nhựa hengjing mỏng không biến tính halogen làm nguyên liệu chính, thêm halogen, không độc hại, chống cháy, ổn định nhiệt, khử khói tác nhân, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó phù hợp với RoHS, và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở dc: cáp hoàn thành ở điện trở dc lõi dây dẫn 20oC không lớn hơn 5,09 / km |
| 2. Điện trở cách điện: điện trở cách điện hoàn thành của cáp ở 20oC không được nhỏ hơn 1014.Cm, điện trở cách điện cáp hoàn thành ở 90oC không nhỏ hơn 1011.Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ cáp thành phẩm không được nhỏ hơn 109. | |
| Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 và 10, 6, 4, 2 mm ^ 2 dây PV | |
| Cách nhiệt: dày 0,5mm với chất liệu khói và halogen thấp, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: khói thấp và độ dày vật liệu không có halogen> 0,5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40oC ~ + 90oC |
| Nhiệt độ cao nhất của dây dẫn: 120oC (cho phép 5 giây ở nhiệt độ ngắn mạch 200oC) | |
| Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6 mm2, 10 mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến trực tiếp nếu cần thiết)

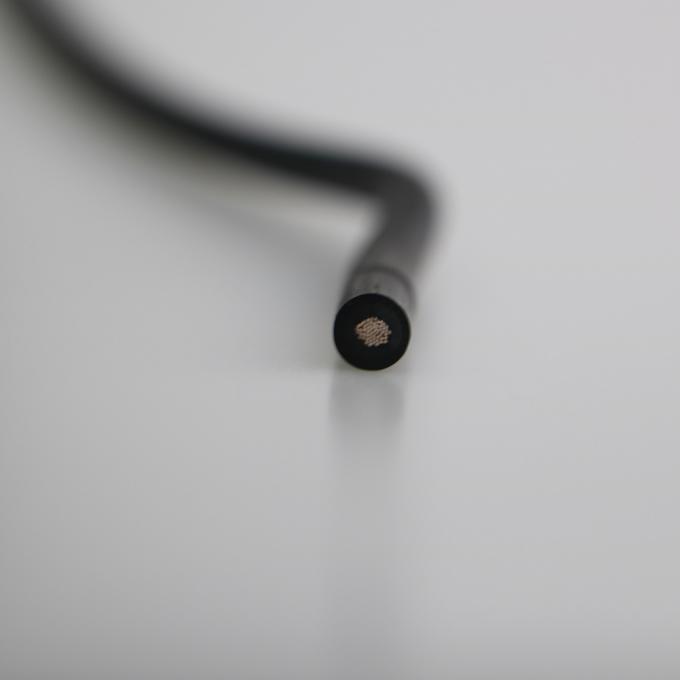

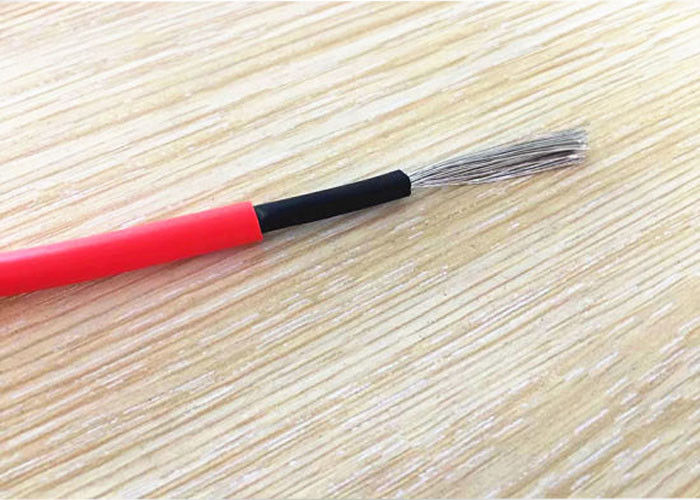

Hình ảnh của cáp năng lượng mặt trời 4mm2 DC XLPE
