Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: TUV/CE/ISO9001
Số mô hình: DC-DC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Có thể thương lượng
chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 5000pairs mỗi ngày
Tên sản phẩm: |
Mở rộng cáp mặt trời 4mm2 |
Chiều dài: |
3M |
Điện áp định mức: |
1000VDC |
Xếp hạng hiện tại:: |
30A |
Điện trở tiếp xúc: |
≤5mΩ |
Màu sắc: |
Đen/ đỏ |
Tên sản phẩm: |
Mở rộng cáp mặt trời 4mm2 |
Chiều dài: |
3M |
Điện áp định mức: |
1000VDC |
Xếp hạng hiện tại:: |
30A |
Điện trở tiếp xúc: |
≤5mΩ |
Màu sắc: |
Đen/ đỏ |
Dây nối linh hoạt Dòng điện định mức 30A Dây nối dài cáp năng lượng mặt trời 3m 4mm2
Mô tả cáp:
1. Cách điện hai lớp. Liên kết ngang bằng chùm electron
2. Khả năng kháng tuyệt vời với tia UV, dầu, mỡ, oxy và ozone
3. Khả năng chống mài mòn tuyệt vời
4. Không halogen, chống cháy, độc tính thấp
5. Tính linh hoạt và hiệu suất tuốt tuyệt vời
6. Khả năng mang dòng điện cao
7. Đã được TUV phê duyệt
Dây dẫn:
56 sợi đồng 0,285mm nom. Đồng ủ thiếc, rút
từ Đồng loại 110A đến AS1574
Điện trở DC tối đa ở 20C: 5,1 ohms / km
CÁCH ĐIỆN
Loại XLPE màu đen
Đường kính danh nghĩa: 4,6mm
Độ dày thành danh nghĩa: 1,0mm
Tối thiểu tại bất kỳ điểm nào: 0,8mm
VỎ BỌC NGOÀI
Loại XLPE màu đen
Đường kính danh nghĩa: 5,9mm
Độ dày thành danh nghĩa: 0,9mm
Rào cản Talc giữa cách điện và vỏ bọc ngoài
| Loại | Chữ thập | Sợi | Dây dẫn | Dây dẫn | Bên ngoài | Được đánh giá | Được đánh giá | Cân nặng |
| phần | thiết kế | đường kính | điện trở | đường kính | điện áp | dòng điện | ||
| mm² | Số lượng x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
| H1Z2Z2-K 1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| H1Z2Z2-K 1*2.5 mm² | 2.5 | 36x ø 0.285 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| H1Z2Z2-K 1*4.0 mm² | 4.0 | 56x ø 0.285 | 2.6 | 5.09 | 5.5 | 1000/1800 | 55 | 70 |
| H1Z2Z2-K 1*6.0 mm² | 6.0 | 84x ø 0.285 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
Đầu nối
1. Đầu nối sử dụng cảm ứng của lưỡi gà với loại núm bên trong.
2. Tự động khóa cho phép kết nối dễ dàng và đáng tin cậy hơn.
3. Hình dáng phổ biến phù hợp với hầu hết việc lắp đặt tại hiện trường.
4. Kết nối nhanh chóng.
5. Chống thấm nước và ngăn bụi.
6. Tuổi thọ cao.
| Điện áp định mức: | 1000v |
| Dòng điện định mức: | 22A(2.5mm2) , 30A(4mm2,6mm2) |
| Điện áp thử nghiệm: | 6KV(50Hz) |
| Mức độ bảo vệ: | IP67/IP2X |
| Vật liệu cách điện: | PC/PA/PPO/TPE |
| Vật liệu tiếp xúc: | Đồng mạ bạc |
| Nhiệt độ hoạt động: | -40°C~+90°C |
| Lớp an toàn: | 2 |
| Lớp chống cháy: | UL94-V0 |
| Điện trở tiếp xúc của đầu nối phích cắm: | ≤5mΩ |
| Lực chèn: | ≤50N |
| Lực rút: | ≥50N |
| Cáp phù hợp: | 2.5mm2/4mm2/6mm2(AWG14/12/10) |
| Hệ thống khóa: | Gắn vào |
| Số sản phẩm | DC-DC |
| Điện áp định mức | TUV 1000V DC |
| Dòng điện định mức | 30A |
| Mặt cắt ngang cáp phù hợp | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Kích thước đầu cuối | Φ4.0mm |
| Điện áp thử nghiệm | DC 8KV 1 phút |
| Mức độ ô nhiễm | 2 |
| Lớp bảo vệ | Lớp II |
| Vật liệu đầu cuối | Đồng mạ thiếc |
| Điện trở tiếp xúc | ≤ 5mΩ |
| Vật liệu cách điện | PPC |
| Xếp hạng IP | IP67(IEC 60529) |
| Lực kéo | ≥ 50N |
| Lực chèn | ≤ 50N |
| Nhiệt độ thử nghiệm | -40ºC~ +85ºC |
| Lớp chống cháy | UL94V - 0 |
Hướng dẫn lắp ráp
Trong quá trình tự lắp ráp, các bộ phận và dụng cụ khác với những bộ phận và dụng cụ đã nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị bỏ qua thì không thể đảm bảo an toàn cũng như tuân thủ các dữ liệu kỹ thuật.
Để bảo vệ khỏi bị điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi lắp ráp hoặc tháo rời
Sản phẩm cuối cùng phải cung cấp khả năng bảo vệ khỏi bị điện giật
Rút phích cắm dưới tải: Không được rút phích cắm kết nối phích cắm PV khi đang tải. Chúng có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC/AC hoặc ngắt bộ ngắt mạch AC. Cho phép cắm và rút phích cắm khi có điện
Các đầu nối bị ngắt kết nối phải được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.
Các bộ phận đã cắm là kín nước IP67
Ưu điểm:
• Lắp ráp tại hiện trường đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với đầu nối trực tiếp
• Độ bền cơ học cao
• Mang dòng điện và điện áp cao: 30A, 1000VDC
• Điện trở chuyển đổi thấp
• Thiết kế kín, chống thấm nước, chống bụi sáng tạo: IP68
• Vật liệu nhựa tuyệt vời, UL 94-V0, phạm vi nhiệt độ rộng: -40°c đến 90°c, chịu được thời tiết và tia UV để ứng dụng ngoài trời trong thời gian dài
• Được TUV phê duyệt

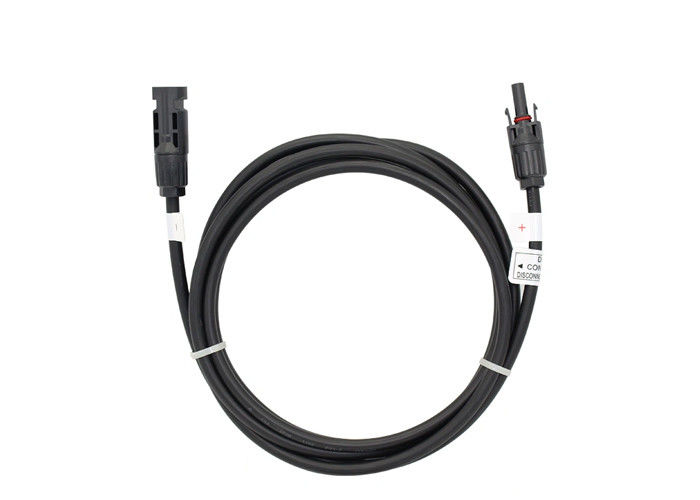

Hình ảnh của Cáp nối dài năng lượng mặt trời 4mm2
Câu hỏi thường gặp:
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ sau khi nhận được yêu cầu, nếu bạn rất cần báo giá, vui lòng gọi cho chúng tôi để cung cấp đầy đủ thông số kỹ thuật về cáp. Giá sẽ được tính toán sớm.
2. Về thời gian giao hàng thì sao?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), L/C
4. Bạn có chấp nhận đơn đặt hàng tùy chỉnh không?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Có. OEM & ODM có sẵn.
