Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: TUV/CE/ISO9001
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m / cuộn
Giá bán: Negotiation
chi tiết đóng gói: 100m mỗi cuộn, 250m mỗi cuộn, 500m mỗi cuộn
Thời gian giao hàng: 3 - 7 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp năng lượng mặt trời lõi đơn 4mm |
Từ khóa: |
Cáp năng lượng mặt trời lõi đơn |
Chất liệu áo khoác: |
XLPO |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
5,8mm |
Sức cản: |
≤5,09 / KM |
Màu sắc: |
Đen đỏ |
Đóng gói: |
100m mỗi cuộn |
Tên sản phẩm: |
Cáp năng lượng mặt trời lõi đơn 4mm |
Từ khóa: |
Cáp năng lượng mặt trời lõi đơn |
Chất liệu áo khoác: |
XLPO |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
5,8mm |
Sức cản: |
≤5,09 / KM |
Màu sắc: |
Đen đỏ |
Đóng gói: |
100m mỗi cuộn |
H1Z2Z2-K EN50618 XLPO Cáp năng lượng mặt trời lõi đơn cách điện cách điện 4mm PV
Ưu điểm của cáp năng lượng mặt trời lõi đơn H1Z2Z2-K 4mm2 TUV đen và đỏ
Cáp 4mm lõi đơn cho điện áp cao và đặc điểm kỹ thuật cao mảng năng lượng mặt trời, cài đặt và dây.Có khả năng lên đến 1500v DC và 55A.Được ngâm trong kép và TUV, CE và MCS đã được phê duyệt.Thường được sử dụng trên các hệ thống biến tần ON GRID.
Các đặc tính điện và kích thước của sản phẩm này được đo lường bởi bộ phận Kỹ thuật và Đảm bảo Chất lượng tại phòng thí nghiệm JiangNan Cables.Hiệu suất của cáp liên quan đến điện trở ruột dẫn, chất lượng xây dựng (tay nghề), tính nhất quán về kích thước và các thông số khác được xác minh theo các tiêu chuẩn đã xuất bản và đã được phê duyệt
Kiểu | Mặt cắt ngang | Thiết kế Strand | Đường kính dây dẫn | Điện trở dẫn | Đường kính ngoài | Điện áp định mức | Đánh giá hiện tại |
H1Z2Z2-K 1x2.5mm2 | 2,5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5,4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2,6mm | 5,09 Ω / km | 5,9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3,3mm | 3,52 Ω / km | 6,7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4,4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5,2mm | 1,24 Ω / km | 9,2mm | 1500VDC | 132A |
Ứng dụng :
Áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan của hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời.Khả năng chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không chứa halogen ít khói, cao cấp hơn, an toàn hơn.
Ưu điểm nổi bật:
1. Cách nhiệt tường kép. Chùm tia điện tử liên kết ngang
2. Khả năng chống tia cực tím, dầu, mỡ, oxy và ozon tuyệt vời
3. Khả năng chống mài mòn tuyệt vời
4. Không có halogen, chống cháy, độc tính thấp
5. Tính linh hoạt tuyệt vời và hiệu suất tước
6. Khả năng mài mòn hiện tại cao
7. TUV đã được phê duyệt
Tên | Cáp PV |
Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ cháy nổ, các nhà máy, các ngành công nghiệp và nông nghiệp. |
Tính năng sản phẩm | Khói thấp không chứa halogen, chịu lạnh tốt, chống tia cực tím, chống ôzôn và chịu được thời tiết. |
Chống cháy, chống cắt và chống xuyên thủng. | |
Cấp bảo vệ cáp Ⅱ cấp. | |
Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách nhiệt, chất chống cháy không chứa halogen là nhựa hengjing mỏng polyetylen biến tính không độc hại làm nguyên liệu chính, thêm chất chống cháy không chứa halogen, không độc hại, chống cháy, ổn định nhiệt, loại bỏ khói tác nhân, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
Nó phù hợp với ROHS, và điện trở cách điện nhỏ sau khi ngâm. | |
Điện | 1. Điện trở một chiều: cáp thành phẩm ở lõi dây dẫn điện 20 ℃ điện trở một chiều không lớn hơn 5,09 Ω / km |
2. Điện trở cách điện: điện trở cách điện hoàn chỉnh của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω.Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω.Cm | |
3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ bọc cáp đã hoàn thiện không được nhỏ hơn 109 Ω. | |
Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 và 10, 6, 4, 2 mm ^ 2 dây PV | |
Cách nhiệt: dày> 0,5mm với vật liệu ít khói và halogen, đáp ứng giới hạn quy định của khách hàng. | |
Vỏ bọc: ít khói và vật liệu không chứa halogen, độ dày> 0,5mm. | |
Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 s ở nhiệt độ ngắn mạch 200 ℃) | |
Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6mm2 10mm2 và 16mm2, cũng như lõi kép,
xin vui lòng tham khảo ý kiến tôi trực tiếp nếu cần thiết)

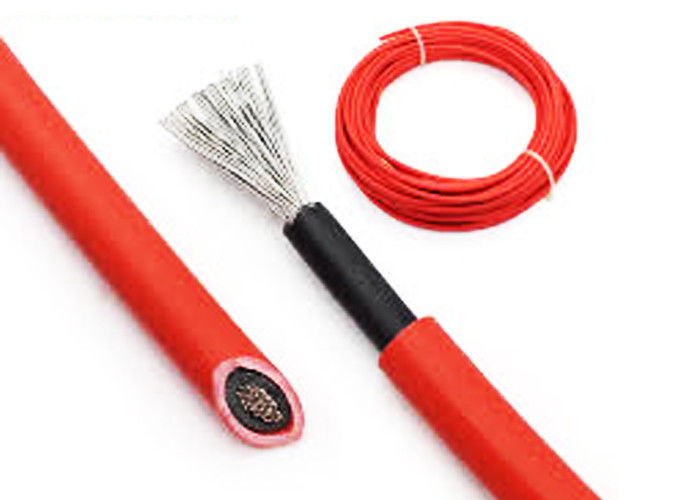

Hình ảnh của Cáp năng lượng mặt trời lõi đơn 4mm
