Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: ISO9001/TUV/CE
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: Negotiation
chi tiết đóng gói: 100m / cuộn, 250m / cuộn, 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
cáp điện năng lượng mặt trời dc 4mm2 |
Nhạc trưởng: |
ĐỒNG BẠC |
Đóng gói: |
1000m / trống |
Cáp OD: |
5,85mm |
Điện áp DC: |
1500V |
Màu sắc: |
Đỏ đen |
Tên sản phẩm: |
cáp điện năng lượng mặt trời dc 4mm2 |
Nhạc trưởng: |
ĐỒNG BẠC |
Đóng gói: |
1000m / trống |
Cáp OD: |
5,85mm |
Điện áp DC: |
1500V |
Màu sắc: |
Đỏ đen |
Hệ thống quang điện mái XLPO cách điện kép H1Z2Z2-K Cáp dây DC năng lượng mặt trời 4mm2
Mô tả Sản phẩm
Dây dẫn được sử dụng trong cáp năng lượng mặt trời phải có cấp EC tinh khiết giúp giảm thiểu tổn thất đường dây và dự án đáng tin cậy
Cáp phải có lớp cách nhiệt cao cấp, có khả năng chịu được các điều kiện thời tiết khắc nghiệt và có đủ đặc tính chống tia cực tím mang lại sự an toàn và tuổi thọ cao cho hệ thống năng lượng mặt trời.
Để an toàn và tuổi thọ hơn, chúng ta nên sử dụng ruột đồng bọc thiếc, giúp bảo vệ dây dẫn khỏi độ ẩm và phản ứng hóa học trên đồng trong thời gian dài.
| Ứng dụng: | Được thiết kế để sử dụng trong hệ thống cung cấp năng lượng quang điện.Chúng có thể được lắp đặt như di chuyển tự do, cố định hoặc treo.Chúng cũng có thể được lắp đặt trong máng cáp, ống dẫn, trên hoặc trong tường. |
|---|---|
| Nhạc trưởng: | Đồng bạc |
| Vật liệu cách nhiệt: | Chùm tia điện tử XLPE |
| Vỏ bọc: | XLPE chống tia cực tím |
| Tiêu chuẩn: | AS / NZS 5000,2 |
| Vôn: | 0,6 / 1 kV AC hoặc 1,8kV DC |
| Chiều dài đóng gói: | 100m, 500m |
| Nhiệt độ hoạt động bình thường: | 75 ° C |
| Tiêu chuẩn: | AS / NZS 5033.2012, PV1-F của TUV 2 Pfg 1169 / 08.2007 |
| Core olour: | Lõi đơn: đỏ hoặc đen |
| Màu vỏ bọc: | Đen |
| Nhiệt độ hoạt động: | -40 ° C đến 90 ° C. |
| Nhiệt độ dây dẫn tối đa: | 120 ° C. |
| Hiệu suất chữa cháy: | Sự lan truyền ngọn lửa dọc của một cáp đơn: IEC60332-1 Mật độ khói: IEC61034, EN50268-2 |
Có quá nhiều vấn đề về môi trường, vì lãng phí tài nguyên thiên nhiên và không quan tâm đến thiên nhiên, trái đất ngày càng khô héo, nhân loại tìm mọi cách để tìm ra những cách thay thế, năng lượng điện thay thế đã được tìm ra và được gọi là Năng lượng mặt trời. , dần dần ngành công nghiệp quang điện mặt trời ngày càng được chú ý hơn khi giá của chúng đi xuống và rất nhiều người coi năng lượng mặt trời là một giải pháp thay thế cho văn phòng hoặc điện gia đình của họ.Họ thấy nó rẻ, sạch và đáng tin cậy.Trên nền tảng của sự quan tâm ngày càng tăng đối với năng lượng Mặt trời, dự kiến sẽ tăng nhu cầu về cáp năng lượng mặt trời bao gồm đồng đóng hộp, 1,5mm, 2,5mm, 4,0mm, v.v. sẽ được mô tả sau một chút.Cáp năng lượng mặt trời là phương tiện truyền tải hiện tại của sản xuất điện năng lượng mặt trời.Chúng thân thiện với thiên nhiên và an toàn hơn nhiều so với những người tiền nhiệm của nó.Chúng là những tấm pin mặt trời kết nối với nhau.
Thông số kỹ thuật
Dây dẫn: Đồng đóng hộp mắc cạn
Tham khảo IEC 60228 lớp 5
Cách điện bên trong: XLPE
Áo khoác ngoài: XLPE
Màu sắc: Đen và Đỏ
| Số mã sản phẩm | Kích thước (mm2) | Dây dẫn dia.N / mm | Đường kính cách nhiệt (mm) | Đường kính áo khoác danh nghĩa (mm) | Khối lượng tịnh / 1000 mét (kg) |
| PV1-F 1x1.5mm2 | 1,5 | 30 / 0,25 | 3.1 | 4,7 | 39 |
| PV1-F 1x2.5mm2 | 2,5 | 49 / 0,25 | 3.6 | 5.3 | 48 |
| PV1-F 1x4mm2 | 4 | 56 / 0,285 | 4.1 | 5,8 | 68 |
| PV1-F 1x6mm2 | 6 | 84 / 0,285 | 4,7 | 6.4 | 88 |
| PV1-F 1x10mm2 | 10 | 80 / 0,40 | 5,6 | 7,5 | 132 |
| PV1-F 1x16mm2 | 16 | 126 / 0,40 | 7,55 | 10,2 | 205 |
Ứng dụng :
Áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan của hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời.Khả năng chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không chứa halogen ít khói, cao cấp hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ cháy nổ, các nhà máy, các ngành công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Khói thấp không chứa halogen, chịu lạnh tốt, chống tia cực tím, chống ôzôn và chịu được thời tiết. |
| Chống cháy, chống cắt và chống xuyên thủng. | |
| Cấp bảo vệ cáp Ⅱ cấp. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách nhiệt, chất chống cháy không chứa halogen là nhựa hengjing mỏng polyetylen biến tính không độc hại làm nguyên liệu chính, thêm chất chống cháy không chứa halogen, không độc hại, chống cháy, ổn định nhiệt, loại bỏ khói tác nhân, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó phù hợp với ROHS, và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: cáp thành phẩm ở lõi dây dẫn điện 20 ℃ điện trở một chiều không lớn hơn 5,09 Ω / km |
| 2. Điện trở cách điện: điện trở cách điện hoàn chỉnh của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω.Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω.Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ bọc cáp đã hoàn thiện không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2,5 mm2 dây PV | |
| Cách nhiệt: dày> 0,5mm với vật liệu ít khói và halogen, đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: ít khói và vật liệu không chứa halogen, độ dày> 0,5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 s ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
xin vui lòng tham khảo ý kiến tôi trực tiếp nếu cần thiết)

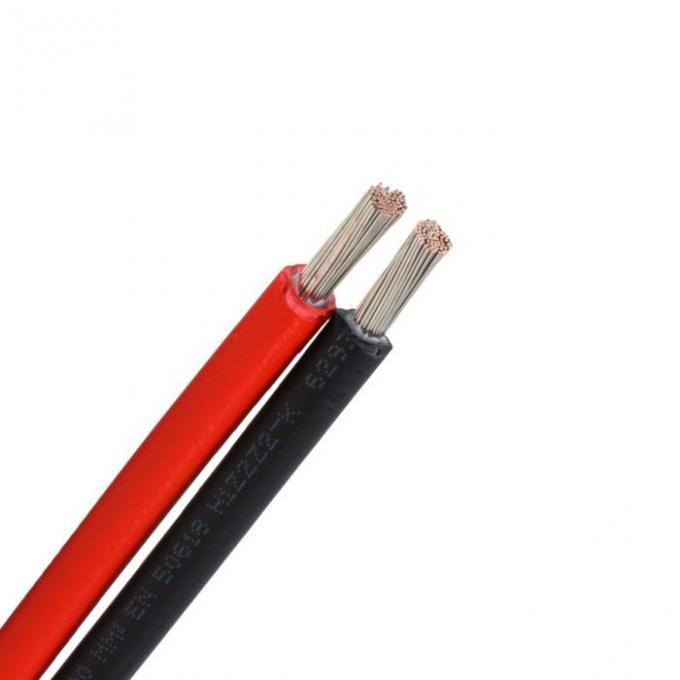

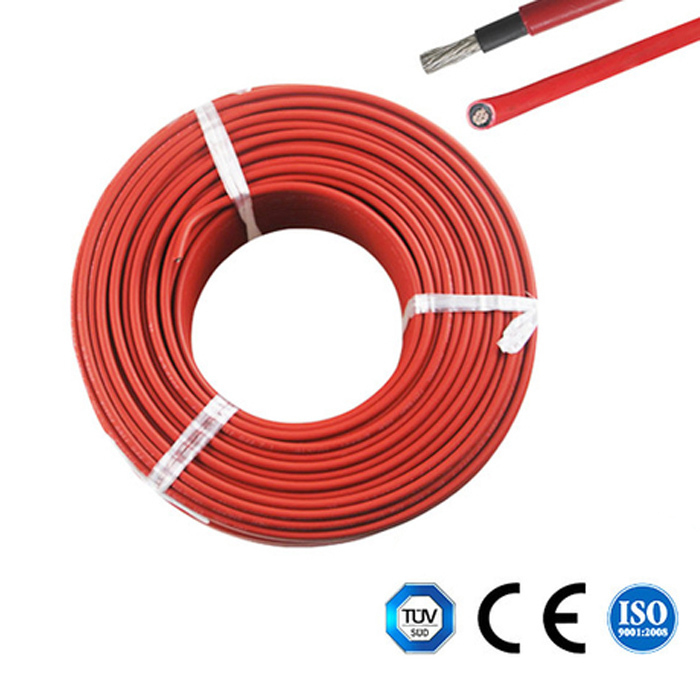

Hình ảnh của cáp dây điện một chiều năng lượng mặt trời4mm
