Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: ISO9001/TUV/CE
Số mô hình: H1Z2Z2-K 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: Negotiation
chi tiết đóng gói: 100m / cuộn, 500m mỗi thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp DC 4mm2 |
Điện áp định mức: |
1500VDC |
Nhiệt độ: |
-40 ° C-- 90 ° C |
Đóng gói: |
250m / cuộn |
Vật liệu dẫn: |
Đồng đóng hộp |
Ứng dụng: |
trạm năng lượng |
Tên sản phẩm: |
Cáp DC 4mm2 |
Điện áp định mức: |
1500VDC |
Nhiệt độ: |
-40 ° C-- 90 ° C |
Đóng gói: |
250m / cuộn |
Vật liệu dẫn: |
Đồng đóng hộp |
Ứng dụng: |
trạm năng lượng |
TUV EN50618 Cáp điện một chiều 4mm2 không chứa Halogen lõi đồng cho hệ thống pv năng lượng mặt trời
Đặc tả
1. đánh giá: Điện áp: 600 / 1000V Nhiệt độ: -40 ° C-- 90 ° C
2. Mô tả:
(1) Chất dẫn: Đồng ủ đóng hộp
(2) Cách nhiệt: 90 ° C XLPE, màu đen
(3) Áo khoác: 90 ° C XLPE, đen hoặc đỏ
3. Ký hiệu: TUV SUD EN50618: 2014 H1Z2Z2-K (CQC NB / T42073-2016 PV-YJYJ) DC 1.5KV 1x4.0mm 2 NINGBO PNTECH NEW ENERGY CO., LTD.
4. Ứng dụng: Được thiết kế đặc biệt để kết nối các thành phần hệ thống quang điện bên trong và bên ngoài tòa nhà và thiết bị có yêu cầu cơ học cao và điều kiện thời tiết khắc nghiệt. Đối với lắp đặt cố định.
5. Đặc điểm chung: Cáp làm bằng cách điện và lớp phủ liên kết chéo chùm tia điện tử;khả năng chống nóng, lạnh, dầu, mài mòn, ozon, tia cực tím và thời tiết cao;với phản ứng được cải thiện trong trường hợp hỏa hoạn.khói thấp, không chứa halogen, không có ngọn lửa, chống cháy;linh hoạt, dễ bóc tách, yêu cầu không gian rất thấp, cực kỳ, cực kỳ mạnh mẽ về mặt cơ học, tuổi thọ rất dài.
| Kiểu | Mặt cắt ngang | Thiết kế Strand | Đường kính dây dẫn | Điện trở dẫn | Đường kính ngoài | Điện áp định mức | Đánh giá hiện tại |
| H1Z2Z2-K 1x2.5mm2 | 2,5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5,4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2,6mm | 5,09 Ω / km | 5,9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3,3mm | 3,52 Ω / km | 6,7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4,4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5,2mm | 1,24 Ω / km | 9,2mm | 1500VDC | 132A |
Ứng dụng :
Áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan của hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời.Khả năng chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không chứa halogen thấp, cao cấp hơn, an toàn hơn.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ cháy nổ, nhà máy, các ngành công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Khói thấp không chứa halogen, chịu lạnh tốt, chống tia cực tím, chống ôzôn và chịu được thời tiết. |
| Chống cháy, chống cắt và chống xuyên thủng. | |
| Cấp bảo vệ cáp Ⅱ cấp. | |
| Với bức xạ cáp quang điện 150 ℃ làm vật liệu cách nhiệt, chất chống cháy không chứa halogen là nhựa hengjing mỏng polyetylen biến tính không độc hại làm nguyên liệu chính, thêm chất chống cháy không chứa halogen, không độc hại, chống cháy, ổn định nhiệt, loại bỏ khói chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó phù hợp với ROHS và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở một chiều: cáp thành phẩm ở lõi dây dẫn điện 20 ℃ điện trở một chiều không lớn hơn 5,09 Ω / km |
| 2. Điện trở cách điện: điện trở cách điện hoàn chỉnh của cáp ở 20 ℃ không được nhỏ hơn 1014 Ω.Cm, điện trở cách điện của cáp thành phẩm ở 90 ℃ không nhỏ hơn 1011 Ω.Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ bọc cáp đã hoàn thiện không được nhỏ hơn 109 Ω. | |
| Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2,5 mm2 dây PV | |
| Cách nhiệt: dày> 0,5mm với vật liệu ít khói và halogen, đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: ít khói và vật liệu không chứa halogen, độ dày> 0,5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40 ℃ ~ + 90 ℃ |
| Nhiệt độ cao nhất của dây dẫn: 120 ℃ (cho phép 5 s ở nhiệt độ ngắn mạch 200 ℃) | |
| Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6mm2, 10mm2 và 16mm2, cũng như lõi kép,
xin vui lòng tham khảo ý kiến tôi trực tiếp nếu cần thiết)

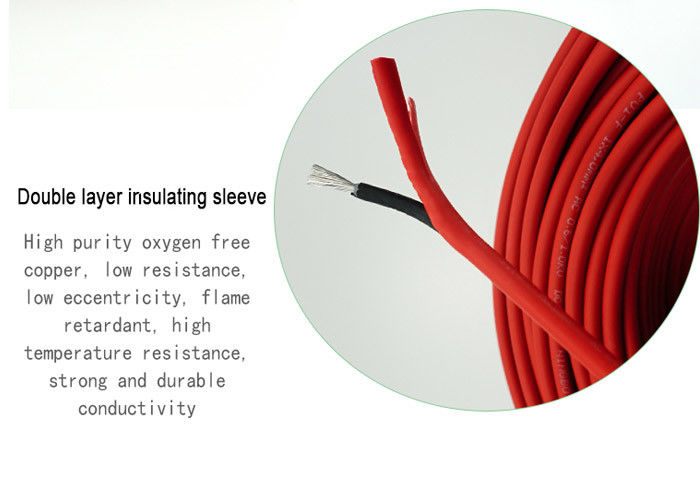

Hình ảnh của cáp DC 4mm2
