Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: TUV/CE/ISO9001
Số mô hình: DC-00
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiation
chi tiết đóng gói: 100 bộ / polybag 500 bộ / thùng 39x39x22cm
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5000pairs mỗi ngày
Tên sản phẩm: |
Cáp mở rộng năng lượng mặt trời PV 4mm |
lớp lửa: |
UL94-VO |
Điện áp định mức: |
1000VDC |
Đánh giá hiện tại:: |
30A |
Liên hệ kháng chiến: |
≤5mΩ |
Màu sắc: |
Đen |
Đóng gói: |
Một chiếc mỗi túi |
Từ khóa: |
Cáp mở rộng năng lượng mặt trời PV |
Tên sản phẩm: |
Cáp mở rộng năng lượng mặt trời PV 4mm |
lớp lửa: |
UL94-VO |
Điện áp định mức: |
1000VDC |
Đánh giá hiện tại:: |
30A |
Liên hệ kháng chiến: |
≤5mΩ |
Màu sắc: |
Đen |
Đóng gói: |
Một chiếc mỗi túi |
Từ khóa: |
Cáp mở rộng năng lượng mặt trời PV |
Dây bảng điều khiển năng lượng mặt trời DC được chứng nhận TUV có điện trở cao Cáp mở rộng năng lượng mặt trời PV 4mm
Mô tả cáp:
Cáp XLPE được sản xuất thông thường bằng Quy trình liên kết chéo hóa học và phù hợp với nhiệt độ hoạt động tối đa
90 C Apar đã phát triển thành công Cáp điều khiển nguồn điện cách điện liên kết chéo XLPE (120 C) Chùm tia điện tử thích hợp cho
Xếp hạng cách điện 120 C (nhiệt độ hoạt động liên tục tối đa), Các loại cáp này được cung cấp Vỏ bọc XLPE bên trong và bên ngoài được xếp hạng 120 C
để hỗ trợ việc sử dụng cáp ở nhiệt độ hoạt động cao hơn.
| Kiểu | Vượt qua | Strand | Nhạc trưởng | Nhạc trưởng | Bên ngoài | Đã đánh giá | Đã đánh giá | Cân nặng |
| phần | thiết kế | đường kính | Sức cản | đường kính | Vôn | hiện hành | ||
| mm² | Không. X ø (mm) | mm | Ω / km | mm | VAC / DC | A | Kg / km | |
| PV-1 * 1,5 mm² | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2,5 mm² | 2,5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4,0 mm² | 4.0 | 56x ø 0,3 | 2,6 | 5,09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6,0 mm² | 6.0 | 84x ø 0,3 | 3,3 | 3,39 | 7.1 | 1000/1800 | 70 | 95 |
Kết nối
1. Đầu nối thông qua cảm ứng của cây lau với loại núm vặn bên trong.
2. Tự động khóa cho phép kết nối dễ dàng và đáng tin cậy hơn.
3. Con số phổ biến phù hợp với hầu hết các cài đặt hiện trường.
4. Nhanh chóng để kết nối.
5. Chống nước và ngăn bụi.
6. Tuổi thọ cao.
| Tỷ lệ điện áp: | 1000v |
| Đánh giá hiện tại: | 22A (2,5mm2), 30A (4mm2,6mm2) |
| Kiểm tra điện áp: | 6KV (50Hz) |
| Bảo vệ mức độ: | IP67 / IP2X |
| Vật liệu cách nhiệt: | PC / PA / PPO / TPE |
| Vật liệu liên hệ: | Đồng mạ bạc |
| Nhiệt độ hoạt động: | -40 ° C ~ + 90 ° C |
| Lớp an toàn: | 2 |
| Lớp lửa: | UL94-V0 |
| Điện trở tiếp xúc của đầu nối phích cắm: | ≤5mΩ |
| Lực chèn: | ≤50N |
| Lực rút: | ≥50N |
| Cáp phù hợp: | 2,5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| Hệ thống khóa: | Bám vào |
| Sản phẩm số. | DC-DC |
| Điện áp định mức | TUV 1000V DC |
| Đánh giá hiện tại | 30A |
| Tiết diện cáp phù hợp | 2,5mm2 ~ 10,0mm2 / 14AWG ~ 8AWG |
| Kích thước thiết bị đầu cuối | Φ4,0mm |
| Kiểm tra điện áp | DC 8KV 1 phút |
| Mức độ ô nhiễm | 2 |
| Lớp bảo vệ | Cấp II |
| Vật liệu đầu cuối | Đồng bạc |
| Tiếp xúc kháng | ≤ 5mΩ |
| Vật liệu cách nhiệt | PPC |
| Đánh giá IP | IP67 (IEC 60529) |
| Lực kéo ra | ≥ 50N |
| Lực chèn | ≤ 50N |
| Kiểm tra nhiệt độ | -40ºC ~ + 85ºC |
| Lớp ngọn lửa | UL94V - 0 |
Hướng dẫn lắp ráp
Trong quá trình tự lắp ráp, các bộ phận và dụng cụ khác đã nêu được sử dụng hoặc nếu các hướng dẫn chuẩn bị và lắp ráp được mô tả ở đây bị bỏ qua thì không thể đảm bảo an toàn cũng như tuân thủ các dữ liệu kỹ thuật.
Để bảo vệ chống điện giật, Đầu nối PV phải được cách ly khỏi nguồn điện trong khi lắp ráp hoặc tháo rời
Sản phẩm cuối cùng phải được bảo vệ khỏi điện giật
Rút phích cắm khi có tải: Không được rút phích cắm của các kết nối phích cắm PV khi đang tải. Chúng có thể được đặt ở trạng thái không tải bằng cách tắt bộ chuyển đổi DC / AC hoặc ngắt bộ ngắt mạch AC.
Các đầu nối bị ngắt kết nối phải được bảo vệ khỏi bụi bẩn và nước bằng nắp bịt kín.
Các bộ phận được cắm là IP67 kín nước
Lợi thế:
• Lắp ráp hồ sơ đơn giản, nhanh chóng, an toàn và hiệu quả
• Phát triển độc lập, thiết kế sáng tạo, có quyền sở hữu trí tuệ độc lập, thích ứng với trình kết nối trực tiếp
• Độ bền cơ học cao
• Dòng điện và điện áp cao: 30A, 1000VDC
• Khả năng chống chuyển đổi thấp
• Thiết kế sáng tạo kín, chống thấm nước, kháng bụi: IP68
• Chất liệu nhựa tuyệt vời, UL 94-V0, dải nhiệt độ rộng: -40 ° c đến 90 ° c, chịu được thời tiết và tia cực tím cho các ứng dụng ngoài trời trong thời gian dài
• Được chấp thuận bởi TUV
Câu hỏi thường gặp:
1. Khi nào tôi có thể nhận được báo giá?
Trong vòng 24 giờ kể từ khi nhận được yêu cầu, nếu bạn đang rất gấp để lấy giá, vui lòng gọi cho chúng tôi để cung cấp thông số kỹ thuật đầy đủ về cáp.giá sẽ được tính sớm.
2. Làm Thế Nào lâu về việc giao hàng?
Thông thường trong vòng 3-4 ngày làm việc sau khi thanh toán, chủ yếu là theo số lượng.
3. Điều khoản thanh toán của bạn là gì?
Chúng tôi chấp nhận T / T (chuyển khoản ngân hàng), L / C
4. bạn có chấp nhận đơn đặt hàng tùy chỉnh?
Có, chúng tôi làm.
5. Bạn có cung cấp OEM & ODM không?
Đúng.OEM & ODM có sẵn.
Hình ảnh của cáp năng lượng mặt trời

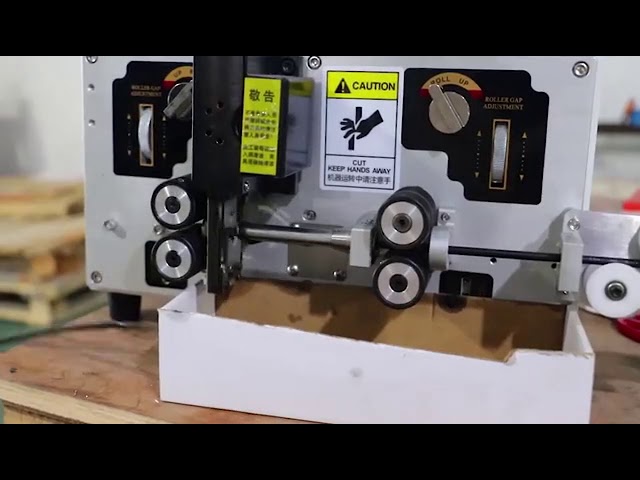

video
