Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: ISO9001/TUV/CE
Số mô hình: PV1-F 1x6mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 200m
Giá bán: Negotiation
chi tiết đóng gói: 200m / cuộn, 400m / thùng
Thời gian giao hàng: 3-10 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
Cáp mặt trời PV DC 6 mm2 |
Điện xoay chiều: |
600 / 1000V |
Mã số HS: |
8544492100 |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
95kg / km |
Đóng gói: |
200m / cuộn |
Tên sản phẩm: |
Cáp mặt trời PV DC 6 mm2 |
Điện xoay chiều: |
600 / 1000V |
Mã số HS: |
8544492100 |
Màu sắc: |
Đen hoặc đỏ |
Cân nặng: |
95kg / km |
Đóng gói: |
200m / cuộn |

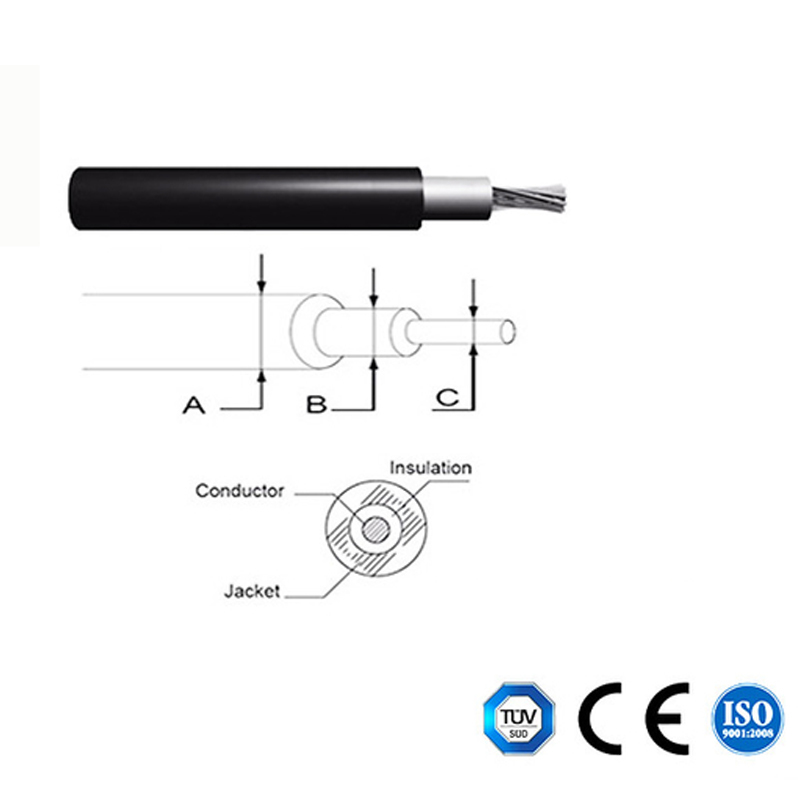

6 mm2 1000V AC TUV 2pfg1169 Chứng nhận cáp cách điện đôi DC DC XLPE
Giấy chứng nhận
Dây dẫn: Đồng đóng hộp, theo VDE0295 / IEC60228, Class5
Cách điện: Polyolefin Copolyme liên kết ngang chùm tia điện tử TUV 2PfG / 1169
Vỏ bọc: Polyolefin Copolyme liên kết ngang chùm điện tử TUV 2PfG / 1169
Điện áp danh định: AC 600 / 1000V DC 1000 / 1800V
Đặc điểm: Chống cháy chịu nhiệt, chống tia cực tím / ozon / thủy phân / khí hậu
Màu vỏ: Đen hoặc theo yêu cầu của khách hàng
Đánh giá nhiệt độ: 45 ° c tối đa + 125 ° c -40 ° F tối đa + 257 ° F
Nhiệt độ môi trường: 25 năm (TUV) -40 ° c tối đa + 90 ° c -40 ° F tối đa + 194 ° F
Nhiệt độ mạch Max.Short: 280 ° c, + 536 ° F
Uốn cong bán kính: Đã cài đặt cố định> 4X Thỉnh thoảng di chuyển> 5X
| Kích thước | Mặt cắt ngang | Cấu trúc dây dẫn | Đường kính ngoài | Tối đaDC | Xếp hạng | Xếp hạng |
| Kháng cự ở 20oC | Vôn | Hiện hành | ||||
| mm² | mm | mm | Ω / km | V DC | Một | |
| 1 x 2,5mm² | 2,5mm² | 49 x .25 0,25 | 5,4 | 8,06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x .20.285 | 6.1 | 4,97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x .300.30 | 7.1 | 3,52 | 1000/1500 | 70A |
| 1 x 10,0mm² | 10,0mm² | 80 x .400,40 | 8,5 | 2,12 | 1000/1500 | 95A |
Ứng dụng :
Được thiết kế đặc biệt để kết nối các thành phần hệ thống quang điện bên trong và
bên ngoài tòa nhà và thiết bị có yêu cầu cơ học cao và thời tiết khắc nghiệt
điều kiện. Cài đặt cố định.
| Tên | Cáp PV |
| Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
| Tính năng sản phẩm | Khói thấp không có halogen, lạnh tốt, cực tím, chống ozone và thời tiết. |
| Chống cháy, chống cắt và kháng xuyên. | |
| Cấp bảo vệ cáp Ⅱ cấp. | |
| Với vật liệu cách điện bức xạ quang điện 150oC làm vật liệu cách nhiệt, chất chống cháy không halogen là nhựa hengjing mỏng không biến tính halogen làm nguyên liệu chính, thêm halogen, không độc hại, chống cháy, ổn định nhiệt, khử khói tác nhân, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
| Nó phù hợp với RoHS, và điện trở cách điện nhỏ sau khi ngâm. | |
| Điện | 1. Điện trở dc: cáp hoàn thành ở điện trở dc lõi dây dẫn 20oC không lớn hơn 5,09 / km |
| 2. Điện trở cách điện: điện trở cách điện hoàn thành của cáp ở 20oC không được nhỏ hơn 1014.Cm, điện trở cách điện cáp hoàn thành ở 90oC không nhỏ hơn 1011.Cm | |
| 3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ cáp thành phẩm không được nhỏ hơn 109. | |
| Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 và 10, 6,4,2,5 mm2 dây PV | |
| Cách nhiệt: dày 0,5mm với chất liệu khói và halogen thấp, và đáp ứng giới hạn quy định của khách hàng. | |
| Vỏ bọc: khói thấp và độ dày vật liệu không có halogen> 0,5mm. | |
| Thông số chi tiết | Nhiệt độ môi trường: - 40oC ~ + 90oC |
| Nhiệt độ cao nhất của dây dẫn: 120oC (cho phép 5 giây ở nhiệt độ ngắn mạch 200oC) | |
| Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6 mm2, 10 mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến trực tiếp nếu cần thiết)
Hình ảnh cáp mặt trời PV DC 6 mm2
