Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Pntech
Chứng nhận: TUV/CE/ISO9001
Số mô hình: PV1-F 1x4mm2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 250m / cuộn
Giá bán: Negotiation
chi tiết đóng gói: 250m mỗi cuộn 500m mỗi thùng kích thước 42x42x22cm
Thời gian giao hàng: 3 - 7 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 70000m mỗi ngày
Tên sản phẩm: |
cáp năng lượng mặt trời 4mm2 |
Ứng dụng: |
trạm năng lượng |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
6.0mm |
Kết cấu: |
56 / 0,3mm |
Điện áp định mức: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
Tên sản phẩm: |
cáp năng lượng mặt trời 4mm2 |
Ứng dụng: |
trạm năng lượng |
Vật liệu dẫn: |
Đồng bị mắc kẹt |
Cáp OD: |
6.0mm |
Kết cấu: |
56 / 0,3mm |
Điện áp định mức: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
XLPE cách điện kép pv1-f cáp pv năng lượng mặt trời 4mm2 Kháng UV cho trạm điện
Cáp pv năng lượng mặt trời bằng đồng PV1-F 4mm2
Dây dẫn: Đồng đóng hộp, theo VDE0295 / IEC60228, Class5
Cách điện: Polyolefin Copolyme liên kết ngang chùm tia điện tử TUV 2PfG / 1169
Vỏ bọc: Polyolefin Copolyme liên kết ngang chùm điện tử TUV 2PfG / 1169
Điện áp danh định: AC 600 / 1000V DC 1000 / 1800V
Đặc điểm: Chống cháy chịu nhiệt, chống tia cực tím / ozon / thủy phân / khí hậu
Màu vỏ: Đen hoặc theo yêu cầu của khách hàng
Đánh giá nhiệt độ: 45 ° c tối đa + 125 ° c -40 ° F tối đa + 257 ° F
Nhiệt độ môi trường: 25 năm (TUV) -40 ° c tối đa + 90 ° c -40 ° F tối đa + 194 ° F
Nhiệt độ mạch Max.Short: 280 ° c, + 536 ° F
Uốn cong bán kính: Đã cài đặt cố định> 4X Thỉnh thoảng di chuyển> 5X
Kiểu | Vượt qua | Sợi | Nhạc trưởng | Nhạc trưởng | Bên ngoài | Xếp hạng | Xếp hạng | Cân nặng |
phần | thiết kế | đường kính | Sức cản | đường kính | Vôn | hiện hành | ||
mm² | Số x ø (mm) | mm | Ω / km | mm | VAC / DC | Một | Kg / km | |
PV-1 * 1,5 mm² | 1,5 | 30x ø 0,25 | 1.6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
PV-1 * 2,5 mm² | 2,5 | 50x ø 0,25 | 2.0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
PV-1 * 4.0 mm² | 4.0 | 56x 0,3 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1 * 6.0 mm² | 6.0 | 84x 0,3 0,3 | 3,3 | 3,39 | 7.1 | 1000/1800 | 70 | 95 |
PV-1 * 10,0 mm² | 10,0 | 80x 0,4 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 |
PV-1 * 16 mm² | 16.0 | 120x 0,4 0,4 | 5,2 | 1,24 | 10.2 | 1000/1800 | 132 | 230 |
PV-1 * 25 mm² | 25,0 | 196x ø 0,40 | 7.4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 |
PV-1 * 35 mm² | 35,0 | 276x 0,40 | 9,00 | 0,565 | 14.0 | 1000/1800 | 218 | 469 |
Cáp chống cháy Mô tả:
A. Ứng dụng: Cách điện kép, cáp liên kết ngang chùm tia điện tử cho trạm năng lượng quang điện.
Xây dựng: Đồng đóng hộp, theo VDE0295 / IEC60228, Class5
B. Thuộc tính / Tiêu chuẩn vật liệu:
1. Hiệu suất chống cháy: IEC60332-1.
2. Phát thải khói: IEC61034; EN50268-2
3. Tải trọng cháy thấp: DIN51900
4. Phê duyệt: TUV2PfG 1169 / 08.2007 PV1-F.
5. Tiêu chuẩn ứng dụng: UNE211 23; UNE20.460-5-52, UTE C 32-502
Ứng dụng :
Áp dụng cho các tấm pin mặt trời để phát điện và các thành phần liên quan của hệ thống dây điện, kết nối, đặc biệt thích hợp cho ngoài trời.Chống ánh sáng mặt trời, chống lão hóa, Sử dụng vật liệu chống cháy không khói halogen thấp, cao cấp hơn, an toàn hơn.
Tên | Cáp PV |
Mô tả sản phẩm | Được sử dụng rộng rãi trong lắp đặt năng lượng mặt trời trong nhà và ngoài trời, lắp đặt điện, trong nhà và ngoài trời, các khu vực dễ nổ, nhà máy, công nghiệp và nông nghiệp. |
Tính năng sản phẩm | Khói thấp không có halogen, lạnh tốt, cực tím, chống ozone và thời tiết. |
Chống cháy, chống cắt và kháng xuyên. | |
Cấp bảo vệ cáp Ⅱ cấp. | |
Với vật liệu cách điện bức xạ quang điện 150oC làm vật liệu cách nhiệt, chất chống cháy không halogen là nhựa hengjing mỏng không biến tính halogen làm nguyên liệu chính, thêm halogen, không độc hại, chống cháy, ổn định nhiệt, khử khói tác nhân, chất bảo quản, chẳng hạn như phân bón, không chứa halogen, kim loại nặng, phốt pho. | |
Nó phù hợp với RoHS, và điện trở cách điện nhỏ sau khi ngâm. | |
Điện | 1. Điện trở dc: cáp hoàn thành ở điện trở dc lõi dây dẫn 20oC không lớn hơn 5,09 / km |
2. Điện trở cách điện: điện trở cách điện hoàn thành của cáp ở 20oC không được nhỏ hơn 1014.Cm, điện trở cách điện cáp hoàn thành ở 90oC không nhỏ hơn 1011.Cm | |
3. Điện trở bề mặt vỏ bọc: điện trở của bề mặt vỏ cáp thành phẩm không được nhỏ hơn 109. | |
Cấu trúc cáp | Dây dẫn: dây đồng đóng hộp 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 và 10, 6, 4, 2 mm ^ 2 dây PV | |
Cách nhiệt: dày 0,5mm với chất liệu khói và halogen thấp, và đáp ứng giới hạn quy định của khách hàng. | |
Vỏ bọc: khói thấp và độ dày vật liệu không có halogen> 0,5mm. | |
Thông số chi tiết | Nhiệt độ môi trường: - 40oC ~ + 90oC |
Nhiệt độ cao nhất của dây dẫn: 120oC (cho phép 5 giây ở nhiệt độ ngắn mạch 200oC) | |
Điện áp giới hạn: AC0.6 / 1kv dc1.8kv. |
(Chúng tôi cũng sản xuất lõi đơn 2,5mm2, 6 mm2 và 16mm2, cũng như lõi kép,
vui lòng tham khảo ý kiến trực tiếp nếu cần thiết)

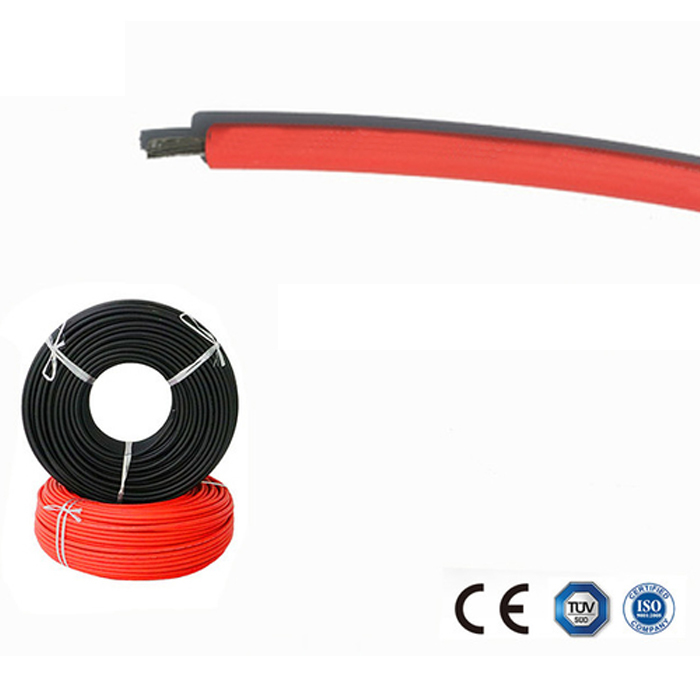

Hình ảnh của Cáp năng lượng mặt trời 4mm2 DC
